Схема освещения. Типовые принципиальные и монтажные схемы для освещения.
Все схемы освещения приводятся для трёхпроводной электропроводки. Если вам некуда подключать третий провод, всё равно с расчётом на будущую модернизацию используйте кабели с защитным проводником в жёлто-зелёной изоляции, но оставляйте этот проводник свободным с обоих концов.
Обратите внимание: выключатель всегда ставится в разрыв фазного провода L. Чтобы при смене перегоревшей лампы или при ремонте патрона работа велась не под напряжением, цоколь лампы (его наружная обечайка с резьбой) всегда соединяется с линией рабочего нуля N (см. рис.).
Рекомендуется вести монтаж осветительной сети проводниками, немного отличающимися расцветкой изоляции от проводников силовой сети и при этом не противоречащей ПУЭ, например:
• нулевой рабочий провод N — изоляция голубого цвета;
• нулевой защитный провод РЕ — изоляция жёлто-зелёного цвета;
• фазный провод L — изоляция красного цвета.

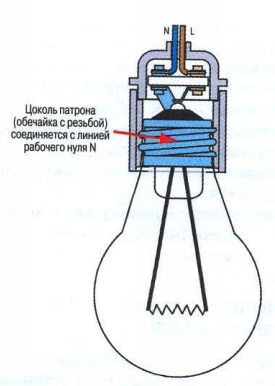

Цоколь патрона (обечайка с резьбой) соединяется с линией рабочего нуля N

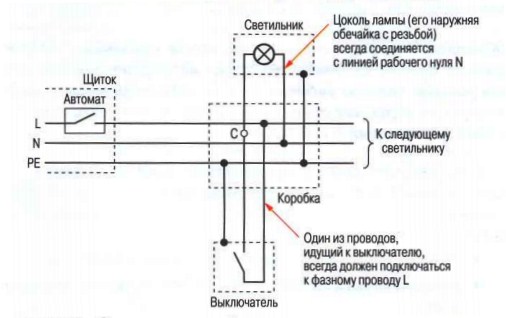

Начнём с самой простой схемы — это принципиальная схема включения обычной люстры или бра на одну лампочку:
Буквой «С» на рисунке обозначена коммутируемая клемма колодки в ответвительной коробке.

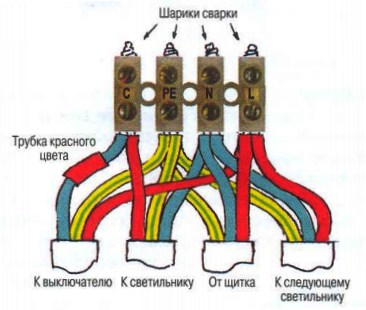

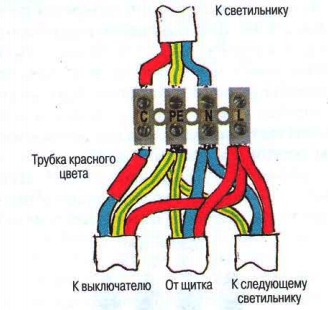

При очень простой принципиальной схеме монтажная схема клеммной колодки на четыре клеммы уже достаточно сложная. Обратите внимание на расположение проводников. На проводник, идущий от выключателя к клемме «С» и имеющий голубой цвет изоляции, соответствующий линии N, надевают изолирующую трубку красного цвета, чтобы подчеркнуть, что этот проводник иногда находится под напряжением.
Расположение проводников достаточно стандартное, и рекомендуется в соответствующих случаях его тупо повторять, а не стараться модернизировать или изменять порядок подключения. Максимальное количество проводников, вставляемое в одно отверстие клеммы, — три. Это означает, что при стандартном для линий освещения сечении провода, равном 1.5 мм2 (диаметр 1.4 мм) диаметр отверстия клеммы должен быть не менее 3.3 мм. Желательно, чтобы каждый оголённый конец проводника проходил через всю клемму и попадал под оба крепёжных винта, но в таком случае диаметр отверстия клеммы должен быть не менее 4 мм. Некоторые предпочитают скручивать провода, вставляемые в одно отверстие клеммы, утверждая, что так соединение получается более надёжным, что выглядит вполне разумным. Еще надёжнее сварить кончики проводников этой скрутки и уж потом вставить их в отверстие клеммы. В случае использования сварки клеммная колодка применяется только для фиксации проводников, и проводники вставляются в неё с одной стороны. Можно использовать только один винт из каждой пары для фиксации скрутки внутри клеммы. Обратите внимание, что в этом случае максимальное количество проводников, вставляемых в одно отверстие клеммы, — четыре. Это означает, что при стандартном для линий освещения сечении проводников, равном 1.5 мм2 (диаметр 1.4 мм), диаметр отверстия клеммы должен быть не менее 4 мм. Шарики сварки показаны торчащими с одной стороны из колодки только для наглядности. На самом деле такое может иметь место, только если колодка жёстко закреплена в коробке (что рекомендуется). Если же колодка не закреплена в коробке и может в ней свободно перемещаться, все металлические части, находящиеся под напряжением (в том числе и концы скруток с шариками), должны быть тщательно изолированы, например, изоляционной лентой. Лучше всего располагать сваренные скрутки в колодке таким образом, чтобы их кончики с шариками сварки не высовывались из колодки.

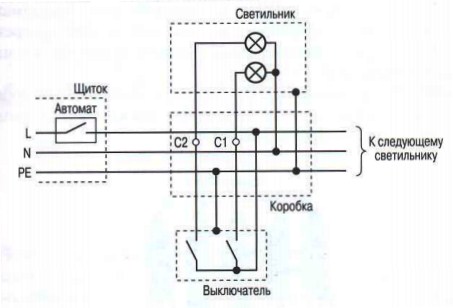

Теперь чуть более сложный вариант. Это принципиальная схема включения трёх- или пятирожковой люстры. В такой люстре имеются две группы лампочек, включающихся независимо друг от друга. Выключатель соответственно двухклавишный. Заметьте, что проводники, идущие от коробки к люстре и выключателю, — четырёхжильные.
Буквами «С1» и «С2» на рисунке обозначены коммутируемые клеммы колодки в коробке. Общая точка выключателя и здесь всегда подключается к фазному проводу, а общая точка всех ламп — это соединённые вместе цоколи (наружные обечайки с резьбой) — всегда соединяется с линией рабочего нуля N.

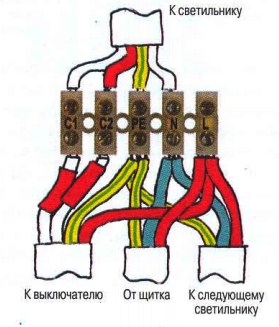

Монтажная схема клеммной колодки для обычной трёх- или пятирожковой люстры напоминает предыдущую, но колодка имеет на одну клемму больше, т. е. всего их пять. Максимальное количество проводников, вставляемых в одно отверстие клеммы, — три. Следовательно, диаметр отверстия клеммы должен быть не менее 3.3 мм.

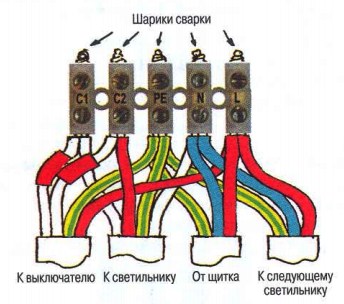

Вариант под сварку аналогичен предыдущему, только добавляется ещё одна клемма. Диаметр отверстия клемм в клеммной колодке должен быть не менее 4 мм.

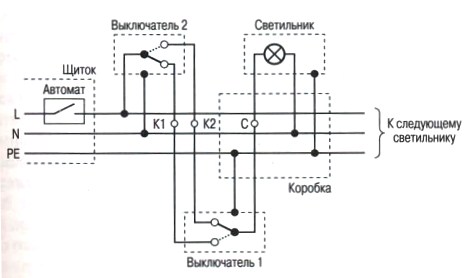

Следующей будет «коридорная», или «лестничная», схема — управление светильником от двух выключателей, расположенных в разных местах. Выключатели располагают, например, в начале или конце коридора или внизу и вверху лестничного марша. Схема имеет некоторые особенности: во-первых, в ней используются переключатели, а не выключатели, т. е. приборы, имеющие группу переключающих контактов. И во-вторых, состояние «включено/выключено» не связано с конкретным положением клавиши, т. е., изменяя положение клавиши любого переключателя, вы всегда меняете состояние системы на противоположное. Тем не менее схема довольно дешёвая и распространенная.
Переключатели на схеме названы «выключателями» для однообразия. Проводники, идущие к каждому переключателю, — четырёхжильные. На колодке появляются дополнительные клеммы К1 и К2, т. е. всего их становится шесть.
Максимальное количество проводников, вставляемых в одно отверстие клеммы, — три. Следовательно, диаметр отверстия клеммы должен быть не менее 3.3 мм.
На рисунке буквой «С» обозначена коммутируемая клемма, а буквой «S» — клемма переключения. Проводники, идущие к кнопкам, могут быть небольшого сечения, обычно 0.35 мм2.
На рисунке специально показаны проводники, идущие к кнопкам 3 и 4, которых нет на схеме, чтобы иллюстрировать, как подключать кнопки, удалённые друг от друга в противоположных направлениях на большое расстояние.
