В этой статье я покажу как я делаю удлинитель для различных строительных инструментов, я сделал их несколько разной длинны, так как не совсем удобно пользоваться очень длинным, для расстояния 3-7 метров, ведь электроудлинитель нужно обязательно полностью разматывать перед использованием, в противном случае вы получите соленоид, который будет греться и в итоге оплавится провод.
Для изготовления удлинителя я приобрел всего лишь вилку и двойную розетку, провод я взял от вибрационного насоса, который вышел из строя, он у него достаточно мягкий и гибкий, к тому же круглого сечения. Нагрузка на этот удлинитель не будет превышать 1 кВт, предназначен для подключения электроинструмента.
И так с чего начнем. Перечислю что мне понадобилось
- Отвертка со сменными битами
- Бокорезы
- Инструмент для зачистки электроизоляции (Стриппер)
- Нож строительный
- Вилка
- Двойная розетка
- Доска (основа)
- Провод от насоса «Родничок» (трехжильный) — около 4х метров (остатки)
Сначала я подключаю саму розетку, для этого ее нужно разобрать, делаю я это с помощью шуруповерта (так быстрее). Тут нужно выкрутит два болта, они под плоскую отвертку, но биту я меняю быстро, они закреплены на ручке шуруповерта,
Открыл розетку
Теперь снял наружную изоляцию строительным ножом, нашел три жилы, каждая из них имеет свой цвет, эти цвета не случайны, каждый из них имеет свое назначение, по ним ориентируются все электрики, в том числе и я пытаюсь последнее время придерживаться стандартов.
Да простят меня электрики, если ошибусь:
- Синий — это всегда НОЛЬ
- Коричневый — Фаза
- Зелено-желтый — Заземление
Если у вас другие цвета, они тоже имеют свое назначение.
У меня на вилке нет клемы под заземление, поэтому мне пришлось просто обрезать этот провод, если у вас есть возможность его подключить, и ваши розетки имеют заземление, то обязательно подключите его.
Зачистил провод с помощью инструмента для снятия изоляции с проводов.
С помощью болтов (показаны синими стрелками), зажал провода в клемники, контакт должен быть хорошим, что бы избежать перегрева розетки в удлинителе при большой нагрузке.
Креплю розетку к доске, которая будет основой всего удлинителя.
Теперь осталось собрать розетку, но перед этим, нужно прорезать проход для провода из самой розетки.
Розетка для удлинителя готова, теперь нужно закрепить провод дополнительно, что бы не выдернуть его случайно из розетки, это очень опасно, я сделал это с помощью трех скоб, специально его изогнув петлей.
Теперь для удобства хранения удлинителя, я вбил в торец доски гвозди, примерно на 80 мм, после чего выгнул их в разные стороны относительно друг друга на 90 градусов.
Гвозди нужны для намотки провода от удлинителя, когда он хранится.
Теперь нужно подключить вилку, она разбирается достаточно просто, нужно выкрутить всего один болт, после чего вытащить сердечник (3), а внешний корпус (1) самой вилки, рекомендую сразу надеть на провод, что бы не забыть, в противном случае, после того как закрепите провода в клемники (2), его уже не получится одеть, и придется все провода опять отключать. Провода в клемники (2) без разницы как подключать, тут нет плюса и минуса.
Подключил вилку, вид в сборе.
Отпилил и сгладил углы доски (см зеленые овалы), что бы придать законченный вид, да и электролобзиком это дело одной минуты.
Несколько фото готового удлинителя для розетки, сделанного своими руками. Стоимость без провода, рублей 80, по времени мин 20.
Розетки такого типа, не предназначены для использования в сырых помещениях или под дождем/снегом, их можно использовать только в помещении или в сухую погоду на улице. Данный материал не является руководством к действию, и носит ознакомительный характер.
Будьте очень аккуратны при работе с электричеством, это смертельно опасно, а если вы не имеете достаточной квалификации, обратитесь к специалисту.
Хочу поделиться еще одной удобной мелочью, я использую для хранения и переноски саморезов, сверл, и других штучных вещей, вот такие ящички как на фото. Я испробовал много методов хранения, это самый удобный. Купить можно (внешняя ссылка)
Спасибо за внимание.
В быту нередко возникают ситуации, когда во время строительных работ необходимо вынести точку подключения на фасад здания или к забору. Стационарная установка розетки, в таком случае и нецелесообразна и опасна, поэтому питание осуществляется с помощью электрического удлинителя. Таким же способом можно решать конструктивные недочеты бытовых приборов (короткий шнур или несоответствие сечения нагрузке) или организовывать точки подключения к сети в любом удобном для вас месте. Для этого вам понадобится изготовить электрический удлинитель своими руками.
Что вам понадобится для изготовления удлинителя?
Электрическую переноску можно собрать из любых подручных материалов (старых бытовых устройств, остатков кабеля и т.д.). Если их нет, приобретите все элементы с нуля. Для изготовления возьмите следующие материалы и элементы:
- разборная штепсельная вилка;
- кабель нужной длины;
- закрытая электрическая розетка или блок розеток (в зависимости от того, сколько точек подключения вам нужно).
Чтобы разобрать элементы и потом собрать из них электрический удлинитель, используйте подходящую по размеру и форме отвертку. Для обрезания проводов вам понадобятся кусачки или пассатижи, канцелярский нож для удаления изоляции.
Чтобы не допускать перегрева и возникновения аварийных ситуаций, все детали для электрической переноски должны выбираться для конкретных нужд.
Как выбрать материалы?
Все элементы электрического удлинителя выбираются по суммарной мощности, включаемых в него приборов. Если вы планируете установить одну розетку, берите для расчета мощность самой большей нагрузки, которая может в нее подключаться. В случае одновременного включения сразу нескольких приборов в несколько точек, необходимо просуммировать их мощность или ампераж. По которому выбирается соответствующий номинал вилки и розетки, а также сечение жил кабеля.
К примеру, если вы установите блок на две розетки, одна из которых предназначена для пылесоса, потребляющего 5 А, а вторая для электродрели, потребляющей 3 А. Таким образом, суммарный ток составит 8 А. Соответственно в таком случае вам хватит вилки и розетки номиналом на 10 А, при этом остается запас в 2 А, если вам понадобиться подключить более мощное устройство.
Для определения сечения провода используется та же сумма нагрузки, к которой прибавляется 20 – 30% для запаса прочности. Конкретное значение площади жилы выбирается из таблицы таким образом, чтобы полученная величина подключаемой нагрузки не превышала допустимой для данного провода.
Таблица: зависимость допустимой нагрузки от сечения жилы
К примеру, для нагрузки в 8 А вы прибавляете 20% запаса I = 8+1,6 = 9,6 А. Так как медный провод гораздо удобней и предпочтительнее для электрического удлинителя, рассмотрим его в качестве примера. Для рассматриваемого примера вам вполне хватит любой марки кабеля сечением 1,5 мм2.
Следует отметить, если вы собираетесь использовать самодельный удлинитель в трехпроводной системе (фаза, ноль и земля), то вам понадобиться кабель с тремя жилами, а розетки и выключатель должны иметь три вывода. Если в вашем доме используется только два провода – фаза и ноль, изготавливать удлинитель с тремя выводами не имеет смысла.
Изготовление удлинителя: пошаговая инструкция
Как правило, процесс изготовления не занимает много времени, поэтому при наличии всех необходимых элементов и инструмента вы сможете изготовить электрический удлинитель за 15 – 20 минут. Для этого выполните такие действия:
- Разберите вилку, как правило, она раскручивается одним или несколькими болтами, но в разных моделях конструкция может отличаться. Рис. 1: разберите вилку
- Разделайте электрический кабель, для этого отступите нужную длину от места его подключения к контактам вилки до места выхода из вилки удлинителя. Следует отметить, что в месте выхода кабель должен иметь оба слоя изоляции, поэтому не стоит зачищать верхний слой диэлектрика с запасом. Рис 2. разделайте кабель
- Подготовьте провод для подключения к выводам вилки. Для этого отступите около 1 – 2 см от края каждой жилы и аккуратно обрежьте резиновую изоляцию. Рис. 3. Зачистите концы
Следите за тем, чтобы не перерезать проволоку жил, иначе это уменьшит сечение и может привести к дальнейшему перегреву в точке крепления.
- В зависимости от способа крепления в контактах вилки, подготовьте концы провода (сделайте петли, скрутите в одну жилу и т.д.).
- Все эти процедуры проделайте и для второго конца провода.
- Соедините концы провода с концами вилки и соберите ее. Рисунок 4: подключите провод к выводу вилки
Заметьте, что собранная вилка не должна иметь зазоров – обе части плотно прилегают друг к другу. Если вы обнаружите зазор, разберите ее снова и устраните причину неровности. В месте выхода из вилки провод удлинителя должен плотно прилегать к краям, если его диаметра недостаточно, добавьте немного изоленты.
Рис. 5: соберите вилку

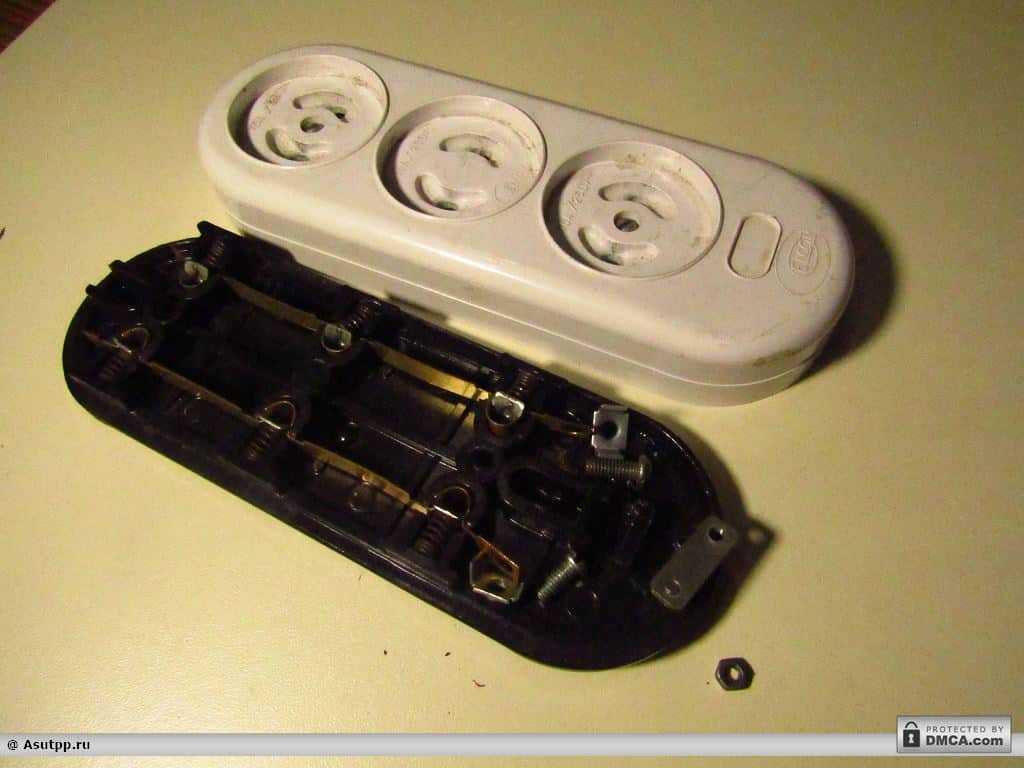

- Разберите электрическую розетку или блок розеток, в зависимости от того, что вы подключаете. Рис. 6: разберите блок розеток
Стандартно они оснащаются одним болтом в центре розетки, но если крышка не поддается, следует осмотреть конструкцию на предмет наличия в ней дополнительных узлов крепления.
Рис. 7: стандартная точка крепления розетки
- Подключите концы провода к соответствующим выводам розетки электрического удлинителя. Рис. 8: подключите провод к выводам розетки
Если вы изготавливаете устройство для трехпроводной сети, обязательно соблюдайте маркировку проводов. Особенно для заземляющего провода, иначе вы можете подать напряжение на корпус прибора.
- Соберите розетку в обратной последовательности, электрический удлинитель готов.
Рис. 9: соберите розетку – удлинитель готов
Обратите внимание, при подключении тех или иных деталей контакт должен обеспечиваться при помощи специальных зажимов, гильз или посредством пайки. Ни в коем разе не допускается обеспечивать контакт только прикручиванием провода к ламелям или другим деталям. После изготовления электрического удлинителя не спешите включать его в розетку, предварительно проверьте его исправность при помощи мультиметра.
Проверка исправности электрического удлинителя.
Чтобы проверить работоспособность переноски, вам понадобиться обычный мультиметр или мегаомметр. Весь процесс условно можно разделить на проверку целостности линии и на проверку изоляции. Изначально установите мультиметр в режим прозвонки:
- Подключите один вывод мультиметра в гнездо розетки, а вторым коснитесь контакта вилки электрического удлинителя. Если устройство не сообщает о наличии цепи, коснитесь второго контакта вилки.
- Удерживайте щуп мультиметра на одноименном контакте вилки, где прибор показал цепь, и проверьте другие розетки в блоке. Их одноименные контакты так же должны давать цепь на прозвоне электрического удлинителя.
- Проверьте вторую пару контактов электрических розеток и вывода вилки удлинителя, они так же должны показывать наличие цепи на прозвоне.
- Если вы используете трехпроводный удлинитель, таким же образом прозвоните цепь между заземляющими контактами на вилке и каждой из розеток.
Рис. 10: принцип прозвонки удлинителя
Наличие цепи между всеми перечисленными выводами свидетельствует о том, что удлинитель может нормально передавать электроэнергию по замкнутому контуру. Но, помимо цепи необходимо убедиться в состоянии изоляции. Для чего применяется мегаомметр, но при его отсутствии можно воспользоваться тем же мультиметром в режиме измерения изоляции. В промышленных целях измерение изоляции мультиметром не допустимо, но для бытовых нужд этого будет вполне достаточно.
В процессе измерения вам необходимо установить предел на максимальную величину сопротивления кОм или МОм. Подведите щупы к выводам фазы и нуля на вилке, если сопротивление окажется более 500 МОм или бесконечности, ее уровня достаточно для нормальной работы электрического удлинителя.
Рис. 11: измерение сопротивление между фазой и нулем
Если сопротивление стремиться к нулю или составляет десятки Ом, вы где-то нарушили изоляцию и вам нужно перепроверить все места электрических контактов в удлинителе. При наличии заземляющего контакта, величину сопротивления необходимо проверять еще между фазой – землей и между нулем – землей.
Рис. 12: измерение сопротивления от земли
Если в изготовленном электрическом удлинителе в ходе испытаний вы определили целостность цепи фазы, нуля и земли, а также достаточный уровень сопротивления между всеми выводами, то такую переноску можно смело использовать для подключения оборудования.
