Как подключить стабилизатор

Содержание

Поздравляем всех, кто не стал терпеть некачественное электроснабжение и приобрел стабилизатор напряжения. Это заметно выгоднее, чем ремонтировать вышедшую из строя бытовую технику по причине отвратительного питания. Если же «загубить» газовый котел или холодильник, можно пострадать и посильнее. Еще приятнее избежать возгорания электроники и пожара.

Перед тем, как начать монтаж

Перед тем, как заниматься установкой стабилизатора напряжения, следует убедиться в его способности обеспечить питанием весь дом. Проще всего проконтролировать номинал автоматического выключателя, установленного на входе схемы электроснабжения. В соответствии с нижеследующей таблицей можно определить максимальную мощность, которую ограничивает входной автомат.

Номинальная мощность стабилизатора должны быть больше, причем с запасом. Изучая паспорт на приобретенный прибор, Вы обнаружите, что указанная для прибора величина падает до 75% при уменьшении напряжения в сети до 150-170В, в зависимости от модели.

Если мощности стабилизатора недостаточно для питания всей техники в доме, будет правильно подключить к нему лишь часть потребителей энергии. Стабилизированное питание может быть подано только самым важным потребителям, о чем рассказано в статье «Стабилизатор для газового котла с защитой от скачков напряжения 220В, как выбрать», а также «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220В».

В любом случае следует внимательно ознакомиться с паспортом на изделие. Если прибор был доставлен к месту установки стабилизатора в частном доме или на даче при отрицательной температуре, его следует выдержать 2-3 часа в теплом помещении для просушки конденсата.

Выбор места для установки прибора

Установка стабилизатора напряжения может оказаться не самой простой задачей, так как необходимо выполнить несколько требований. Перечислим их в порядке важности, вдобавок к указанным в паспорте на оборудование:

  • исключается попадание влаги на поверхность аппарата;
  • необходимо обеспечить свободный обдув воздухом корпуса прибора;
  • выгодно расположить стабилизатор поближе к вводному щиту;
  • следует учесть, что работа электромеханического прибора сопровождается характерным шумом, а релейный аппарат издает щелчки;
  • должен быть обеспечен удобный доступ для подключения, контроля и обслуживания прибора;
  • оптимально разместить регулятор напряжения на стене или на полке.

Пример подключения однофазного стабилизатора напряжения

Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.

На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.

Монтаж линий питания следует вести проводом, сечение которого не меньше, чем в существующей электропроводке.

Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.

После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:

  • символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
  • символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
  • символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.

Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.

Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.

На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.

В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.

Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.

Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.

В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:

  • зеленый провод – заземление;
  • синий – ноль;
  • белый(коричневый) –фаза.

Подключение стабилизатора в сети 380в

По своей сути, подключение трехфазного стабилизатора на 380В ничем не отличается от подключения обычного однофазного. Заметим, что приобрести три однофазных стабилизатора выгоднее, чем один трехфазный. Так же и в случае ремонта одного из стабилизаторов: без электроснабжения окажется только одна фаза. Ниже приводится схема монтажа трех стабилизаторов 220В вольт в трехфазной сети при установке автоматического выключателя после счетчика.

В том случае, когда на клеммной колодке стабилизатора есть только один контакт N для нулевого провода, он будет общим для входа и выхода. Ниже приводится схема монтажа приборов в сети 380В для такого варианта.

Так бывает, что после изучения инструкции вопросы все же остаются. Пусть в этом случае Вам поможет видеоролик.

Подключение однофазного стабилизатора напряжения на весь дом

03.07.2019

Если подключение однофазного стабилизатора малой мощности обычно не вызывает трудностей и сводится к двум простейшим операциям (включение вилки стабилизатора в сетевую розетку и включение вилки нагрузки в розетку стабилизатора), то подключение мощного стабилизатора сложнее и требует выполнения большего количества операций.

Дело в том, что стабилизаторы с мощностями от 5 кВА и выше, часто используемые для централизованной защиты электросети сразу всего дома, коттеджа, квартиры, офиса или дачи, рассчитаны на присоединение питающей сети и нагрузки не через штепсельные соединения (розетка-вилка), а через клеммную колодку (в технической документации встречаются обозначения «клеммные зажимы» или «выводы»).

Процесс подключения с помощью клеммной колодки, в отличие от знакомого всем с детства использования пары: розетка и вилка, требует определённых знаний и умений, поэтому данную работу предпочтительнее доверить профессионалу. Однако выполнить подключение можно и самостоятельно, но только при соблюдении приведённых в данной статье требований и рекомендаций, а также при наличии аккуратности и некоторой технической грамотности.

ВНИМАНИЕ! Если вы по каким-либо причинам не уверены в своих силах, то настоятельно рекомендуем поручить установку мощного стабилизатора квалифицированному электрику!

Особенности подключения мощного однофазного стабилизатора

Первое и самое главное – работы по подключению стабилизатора должны проводиться только в обесточенной сети! Отключив перед началом работ вводной автоматический выключатель или рубильник, необходимо обязательно удостоверится в фактическом отсутствии сетевого напряжения.

Клеммная колодка у современных стабилизаторов размещается на тыльной или боковой части корпуса и помимо разъёмов для присоединения входного и выходного напряжения содержит разъём для проводника защитного заземления.

Подключение данного проводника обязательно! Стабилизатор, эксплуатируемый без защитного заземления, может неправильно функционировать, а в ряде ситуаций – представлять угрозу как для исправности нагрузки, так и для жизни и здоровья окружающих людей.

Маркировка клемм, входящих в колодку, единообразна у большинства производителей и выполняется с использованием буквенных символов:

L – клемма для фазного провода («фаза»);

N – клемма для нейтрального провода («ноль»);

PE – клемма для провода защитного заземления («земля»). Иногда вместо надписи «PE» используется общепринятый знак заземления, показанный на рисунке 1.

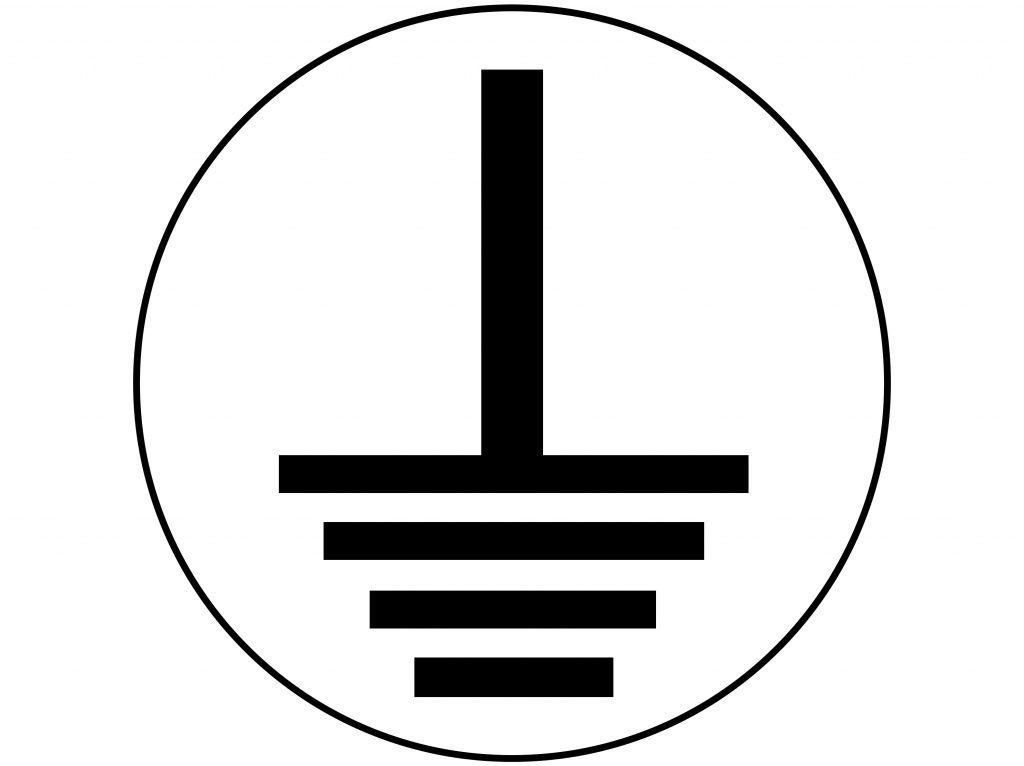

Рисунок 1– Знак заземления

Кроме того, на колодке или рядом с колодкой делаются дополнительные надписи, позволяющие понять какие из клемм предназначены для питающей сети, а какие – для нагрузки (обычно либо слова «Вход» и «Выход», либо сокращения «Вх» и «Вых»).

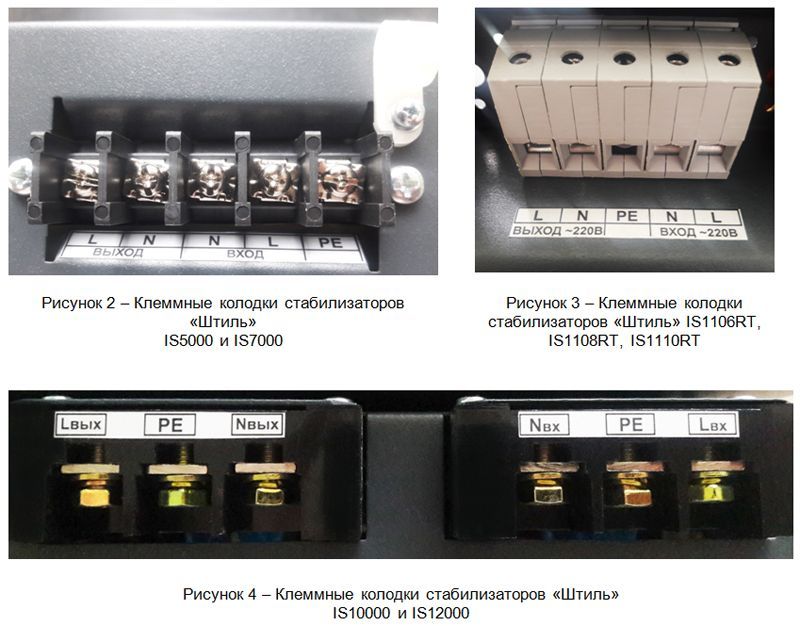

Клеммные колодки, соответствующие различным однофазным стабилизаторам «Штиль», представлены на рисунках 2, 3 и 4.

При подключении стабилизатора следует проявить особую внимательность и заводить провода питающей сети, нагрузки и заземления строго в соответствующие им клеммы. Ошибка приведёт, в лучшем случае, к некорректной работе устройства, а в худшем – к поломке.

Что потребуется для подключения мощного однофазного стабилизатора?

Если стабилизатор планируется использовать как средство централизованной защиты всей домашней (офисной) электросети, то для его подключения понадобятся два трехжильных силовых кабеля. Длина первого определяется расстоянием между клеммной колодкой и точкой подключения к питающей сети, второго – между клеммной колодкой и точкой, от которой организуется электропитание потребителей (в обоих случаях рекомендуется взять длину с запасом в 10-20%).

Сечение кабелей следует выбирать исходя из тока, соответствующего максимально возможной мощности нагрузки – таблица 1.

Сечение жилы, кв. мм Ток, А Мощность, кВт

1,5

19 4,1
2,5 27 5,9
4 38 8,3
6 46 10,1
10 70 15,4
16 85 18,7
25 115 25,3
35 135 29,7
50 175 38,5
70 215 47,3
95 260 57,2
120 300 66,0

Таблица 1 – Выбор сечения кабеля

Рекомендуем отнестись к выбору сечения максимально ответственно – это очень важный параметр, напрямую влияющий на надежность и безопасность всей системы электроснабжения (лучше взять сечение с небольшим запасом и ни в коем случае не брать кабель с сечением меньшим необходимого).

Для подключения стабилизатора подойдут медные кабели как с монолитными (моножильными) проводниками, так и с проводниками многопроволочной – гибкой конструкции. Что касается марок, то из моножильных кабелей хорошо себя зарекомендовали и пользуются популярностью ВВГ и его зарубежный аналог NYM, а из многопроволочных – КГ и КПГ, в ряде случаев может быть использован и провод ПВС (существуют и другие не менее достойные образцы кабельной продукции, поэтому при выборе кабеля советуем проконсультироваться со специалистами).

Стоит отметить, что гибкие кабели легко меняют форму и выдерживают искривления значительных радиусов, соответственно, их удобнее прокладывать и монтировать. Кроме того, использование таких кабелей упрощает возможное перемещение стабилизатора. Однако жилы гибких кабелей требуют обязательного оконцевания, то есть обжима специальными наконечниками. Для этого используют наконечники штыревые втулочные НШВ (рисунок 5а), наконечники штыревые втулочные изолированные НШВИ (рисунок 5б), наконечники кольцевые изолированные НКИ (рисунок 6а) или наконечники медные луженые ТМЛ (рисунок 6б).

Тип наконечника с одной стороны кабеля зависит от клеммной колодки стабилизатора (рисунки 2 и 4 – концевой; рисунок 3 – штыревой) с другой стороны – от разъёма на месте его подключения.

Алгоритм действий при обжиме гибкого медного кабеля:

  1. Снять с жил кабеля изоляцию на длину металлической контактной части наконечника. В принципе подойдёт любой нож, но лучше использовать специальный инструмент – стриппер (рисунок 7), который снижает вероятность повреждения токопроводящих жил.

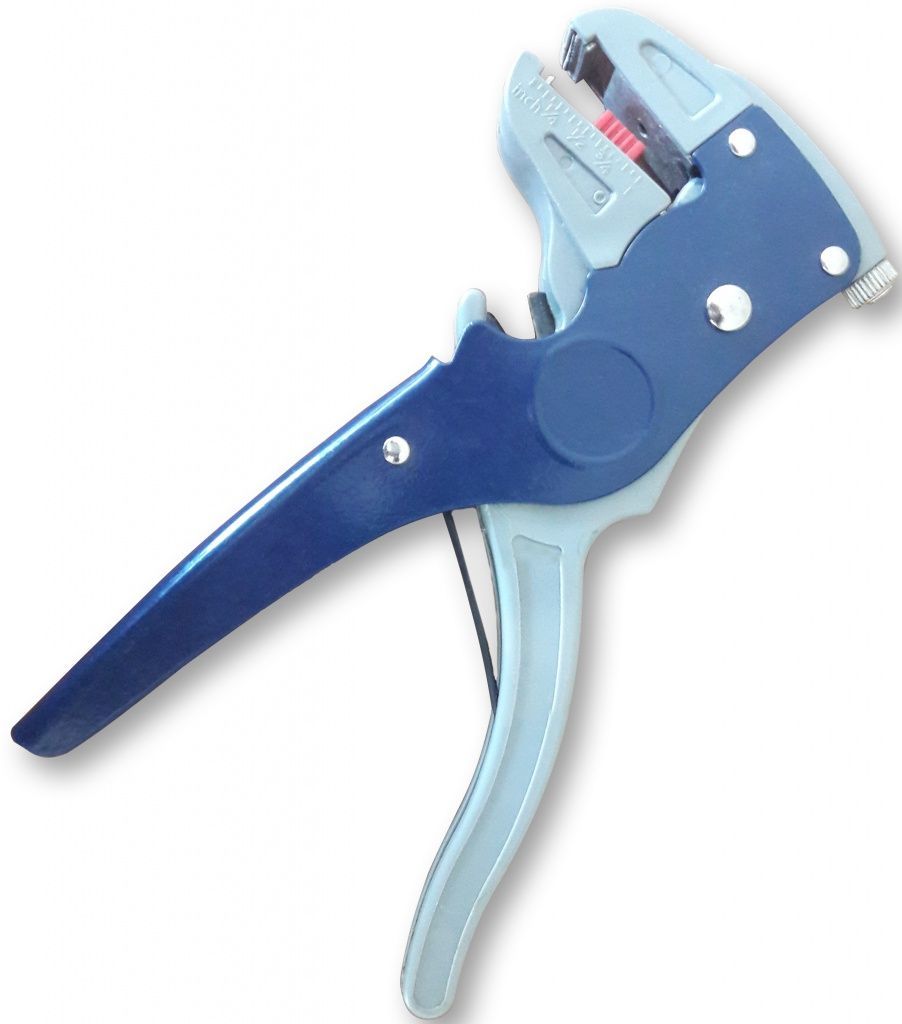

    Рисунок 7 – Стриппер

  2. Завести каждую из оголённых жил в отдельный наконечник (в случае НШВИ и НКИ со стороны изолированного фланца) и убедиться в том, что они достигли конца металлической контактной части. В рассматриваемом случае не допускается объединение нескольких жил под один наконечник: три проводника – три независимых наконечника.

  3. Вставить контактную часть (для штыревого наконечника) и хвостовик (для кольцевого наконечника) в соответствующий по диаметру паз пресс-клещей (рисунок 8), после чего сжать рукоятки инструмента (до упора).

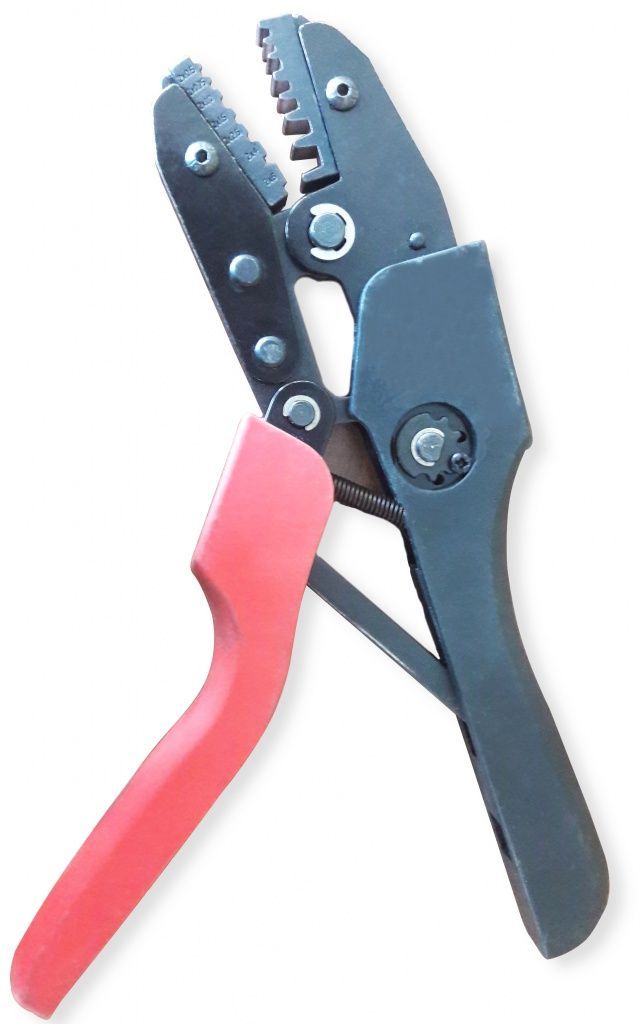

    Рисунок 8 – Пресс-клещи

ВНИМАНИЕ! Обжим наконечников типа ТМЛ может потребовать значительных физических усилий и специальных (усиленных) пресс-клещей.

ВНИМАНИЕ! Для прокладки и крепления отходящих от стабилизатора силовых кабелей могут потребоваться дополнительные материалы: кабель-каналы, короба, гофротрубы и т. п. – об их наличии рекомендуется позаботиться заранее.

Схема подключения однофазного стабилизатора напряжения на весь дом

В состав типовой, однофазной схемы электроснабжения квартиры или частного дома входят: двухполюсный вводной автомат, счетчик потребляемой электроэнергии, группа нагрузочных автоматов, а также общая шина для земляных проводников и общая шина для нейтральных проводников. Кроме того, к перечисленному обычно добавляются дополнительные защитные устройства (УЗО или дифференциальные автоматы).

Стабилизатор следует подключать к сети строго после счетчика! Данное условие связано с абонентским договором на пользование электроэнергией, согласно которому пользователь не в праве присоединять какое-либо электрооборудование до прибора учёта. Если такое подключение всё-таки будет осуществлено, то энергоснабжающая организация рассмотрит его как безучетное пользованиt электроэнергией, что чревато серьёзными штрафными санкциями.

Практическое подключение стабилизатора, используемого для централизованной защиты всей домашней электросети, рассмотрим на примере электропроводки с конфигурацией, представленной на рисунке 9.

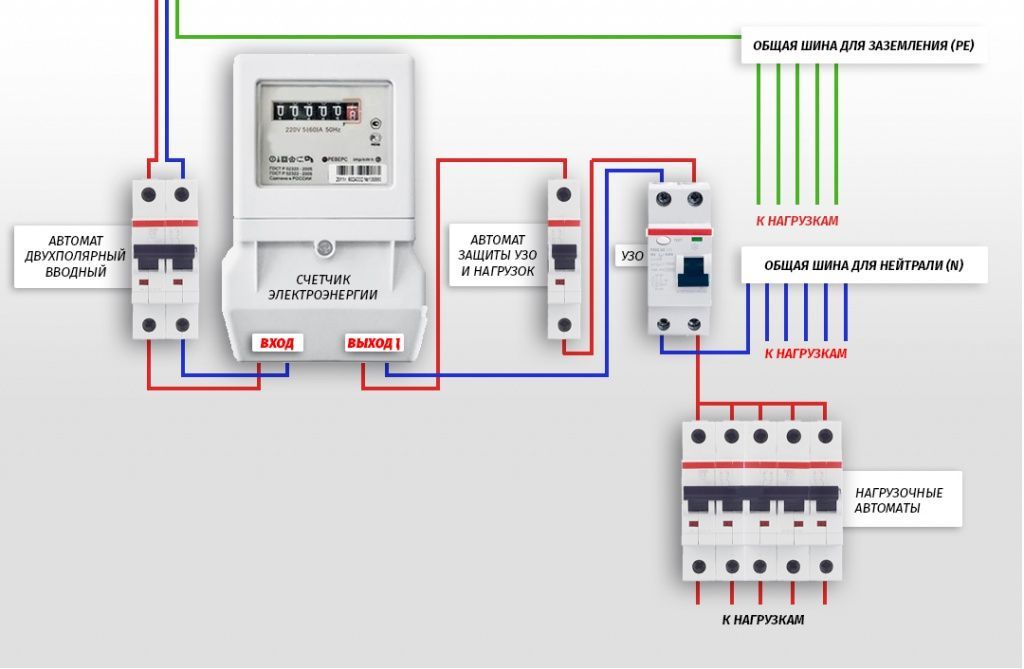

Рисунок 9 – Схема электропроводки домашней электросети

В данном случае алгоритм действий следующий:

  1. Обесточить сеть путём отключения вводного автомата.

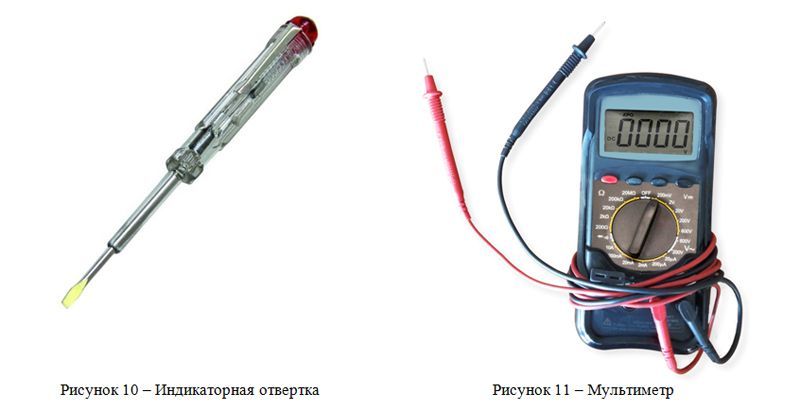

  2. Проверить отсутствие напряжения в щитке, для этого можно воспользоваться либо индикаторной отверткой (рисунок 10), либо мультиметром (рисунок 11). При необходимости подробные инструкции по применению данных изделий можно найти в интернете.

  3. Используя первый кабель:

    • входную клемму L клеммной колодки стабилизатора соединить с выходом автомата защиты УЗО и нагрузок;
    • входную клемму N клеммной колодки стабилизатора соединить с соответствующими выходным разъёмом счетчика электроэнергии;
    • клемму PE клеммной колодки стабилизатора соединить с общей шиной заземления распределительного щита.
  4. Используя второй кабель:

    • выходные клеммы L и N клеммной колодки стабилизатора соединить с соответствующими входными разъёмами УЗО;
    • клемму PE клеммной колодки стабилизатора соединить с общей шиной заземления распределительного щита.

    ВНИМАНИЕ! Если клеммная колодка стабилизатора имеет только одну клемму PE (рисунок 2 и рисунок 3), а не две (рисунок 4), то на эту клемму присоединяется заземляющие проводники и первого, и второго кабеля.

  5. Убедиться, что каждый проводник надёжно зафиксирован и приведён к соответствующей ему клемме, разъёму или шине.

Схема правильно выполненного подключения для электропроводки рассматриваемой конфигурации представлена на рисунке 12.

Рисунок 12 – Схема электропроводки домашней электросети с правильно выполненным подключением стабилизатора

ВНИМАНИЕ! При отсутствии УЗО или дополнительного автомата защиты, стабилизатор допустимо запитывать сразу от счетчика электроэнергии и подключать напрямую к нагрузочным автоматам. (Нагрузочные автоматы, обычно объединяются гребенчатой шиной или кабельными перемычками, реже – с использованием распределительных блоков (кросс-модулей). В первом и втором случае, питание от стабилизатора необходимо подать на ближайший автоматический выключатель, в третьем – на шину кросс-модуля.) Однако более правильное решение в таком случае – реконструкция электропроводки и установка всех необходимых устройств защиты.

ВНИМАНИЕ! Перед подключением стабилизатора изучите руководство по эксплуатации на устройство и в процессе монтажных работ соблюдайте все установленные производителем требования и инструкции! Вышеприведённый алгоритм является приблизительным – схема подключения может меняться в зависимости от конфигурации электропроводки и распределительного щита на месте установки стабилизатора!

ВНИМАНИЕ! При возникновении любых сложностей и вопросов проконсультируйтесь с профессиональным электриком или с службой технической поддержки завода-изготовителя!

Ознакомиться с полным ассортиментом стабилизаторов напряжения для дома.

Стабилизаторы напряжения приобретают не от хорошей жизни, и раз вы это сделали, то у вас, скорее всего уже есть или были проблемы с напряжением.

Стандартный уровень напряжения согласно норм, должен быть 230 вольт (не 220, как многие до сих пор считают).

Но в зависимости от места проживания (протяженность и загруженность линий электропередач) и возможных аварий в электросетях (обрыв нулевого провода, перегрузка), напряжение может быть либо стабильно заниженным-повышенным, либо просто ”скакать” в произвольных величинах.

Когда приобретается маленький аппарат для защиты одного конкретного прибора – компьютер, холодильник, телевизор, котел, то с подключением проблем не возникает.

На стабилизаторе имеется вилка и розетка. Тут разберется даже школьник.

А вот если вы хотите установить мощный аппарат, для защиты электроприборов всего дома одновременно, тогда придется повозиться со схемой подключения.

Что нужно для подключения

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

  • трехжильный кабель ВВГнГ-Ls

Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

  • выключатель трехпозиционный

Данный выключатель в отличие от простых, имеет три состояния:

1включен потребитель №1 2выключено 3включен потребитель №2

Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

  • провод ПУГВ разных цветов

Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.

Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п. Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока.

В ниже описываемом способе как раз и будет рассматриваться такой вариант. Ведь очень часто эти аппараты вешают на стене в комнатах, прихожих, в свободном доступе для прикосновения.

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

Инструкция по подключению в щитке

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

  • в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

  • во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор
  • положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

  • вход на стабилизатор
  • выход из стабилизатора

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

Подключение стабилизатора

Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.

Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

  • фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)
  • нулевую жилу (синего цвета) к клемме N (Nin)
  • заземляющую жилу к винтовому зажиму с обозначением ”земля”

Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.

Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.

Ноль на питание электроприборов берется с общего щитка.

Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.

Для этого подсоединяете кабель — выход со стабилизатора.

  • его фазную жилу к зажиму ВЫХОД (Lout)
  • нулевую к N (Nout)
  • жилу заземления, туда же где и заземляющая жила от входного кабеля

Еще раз визуально проверяете всю схему и закрываете крышку.

Проверка схемы

Первое включение нужно осуществлять без нагрузки. То есть все автоматы кроме вводного и того, что идет на стабилизатор должны быть отключены.

Запускаете его на холостой ход и контролируете работу. Входные и выходные параметры, нет ли посторонних шумов или писка.

Также не помешает проверить правильность и точность тех.данных, что высвечиваются на электронном табло.

Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатор напряжения, с подключением каждого по отдельной фазе.

Более подробно о преимуществах трехфазных и однофазных аппаратов и когда какой нужно выбирать, можно ознакомиться в статье ”Как выбрать стабилизатор напряжения для дома”.

Ошибки подключения

1Неправильное расположение и место установки

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

2Подключение через простой автомат, а не трехпозиционный

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Однако, этот выключатель может реально спасти ваш прибор от выхода из строя. Дело в том, что переключение стабилизатора напряжения из обычного режима в режим “транзит”, должно выполняться с определенной последовательностью.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3Использование для подключения кабеля меньшего сечения чем вводной

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4Отсутствие наконечников на многожильных проводах

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5Выбивает общий автомат в щитке

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы. Обращайте на это внимание, прежде чем нести его обратно в магазин.

Voyager ›
Блог ›
Установка стабилизаторов напряжения в доме.

Доброго времени суток!

Сегодня тема не автомобильная. Но в своем блоге могу писать все что хочу… Расскажу об установке стабилизаторов напряжения в своем доме (3-х фазное напряжение 380 В, 15 кВт разрешенная мощность). Хоть я и не профессиональный электрик, но образование имею энергетическое, сам проектировщик электроснабжения и электроосвещения, поэтому все электрику в доме делал сам. Изначально стабилизаторов напряжения в доме не планировал и вся электросеть была собрана без них. Но переехав в дом, стало понятно, что с электроснабжением в поселке беда (большие просадки или сильные увеличения фазных напряжений, частые скачки, особенно когда кто-то работает сваркой)… Поэтому пришлось задуматься о модернизации электроснабжения. Т.к. в доме отсутствуют 3-х фазные потребители принял решение установить 3 однофазных стабилизатора по 7 кВА (5 кВт), каждый независимо в фазу. В последнее время ситуация немного улучшилась, видимо что-то наладили на ТП, но раньше были скачки от 160 до 250 вольт, причем очень быстро изменяющиеся. Выбирал долго… Релейные отмел сразу, т.к. работавший до этого на котле релейный стабилизатор нервы вытрепал за 1,5 года. Рассматривал тиристорные, но отзывы были противоречивые. В итоге узнал о марке Штиль и сразу понял, что это то, что нужно. Стабилизаторы выбрал инверторные Инстаб IS7000, с завода настроены на выходное напряжение 230 Вольт (обусловлено тем, что большинство современной техники уже рассчитано на 230 Вольт и тем моментом, что при равных других условиях в сети будет немного меньший ток из-за увеличенного напряжения). Установить пришлось в уже смонтированную электросеть, поэтому пришлось делать соединение с кабелем от щита учета до распредщита (это обусловило сечение кабеля 10 кв. мм, т.к. уменьшать сечение не имею права). Стабилизаторы разместил в гараже (отапливаемом). От щита учета проложил к стабилизаторам новый кабель, а от стабилизаторов проложил до существующего кабеля новый кусок и соединил их обжимными гильзами ГМЛ-6-4. Для подключения кабелей к стабилизаторам использовал обжимные наконечники ТМЛ-6-5-4. Использовал именно под сечение 6, так как такие же под сечение 10 обжимались плохо и некачественно. Мое желание сделать все красиво в видимой части прокладки кабелей добавило сложностей, но потихоньку все получилось. Кабели около стабилизаторов убрал в кабель-канал 100х60. О надежности пока рано говорить, но стабилизаторы внушают доверие, что сделаны качественно. А инверторная технология обещает долгий срок службы!

Достоинства:
— впечатляющие характеристики;
— отсутствие механических элементов, подверженных коммутационным износам;
— низкий уровень шума (по сравнению с релейными стабилизаторами);
— настенное крепление, кронштейн в комплекте (можно разместить даже в труднодоступном месте);
— компактный размер;
— красивый внешний вид.
Недостатки:
— пожалуй пока единственным недостатком счел клеммную колодку — маловата и винты показались слабоваты (этот минус вылез в конкретно моем случае, так как вынужден был делать подключение кабелем 10 кв. мм и было тяжеловато подогнать концы такого кабеля к узкой клеммной колодке);
— возможно можно отнести к недостатку высокую стоимость, но это следствие достоинств (качественный товар не бывает дешевым).

Полный размерУстановил кабель-канал на стену. Разметка отверстий для крепления настенных кронштейнов стабилизаторов. Полный размерКронштейны стабилизаторов установлены на стену. Полный размерСтабилизаторы установлены на стену. Наметил отверситя в кабель-канале для прохода кабелей. Полный размерКабели проложены под цоколем. Полный размерНачинаю подключение жил вводного кабеля к клеммам стабилизаторов. Полный размерДля первых двух стабилизаторов, нули пришлось делать ответвлением с помощью сжимов типа ОРЕХ. Оболочка сжима не влезала в короб вместе с другими жилами, поэтому пришлось просто изолировать. Полный размерДля подключения защитных проводников установил шинку. Полный размерВот так кабели улеглись в кабель-канале при выходе из цоколя. Полный размерГидравлические клещи, которыми обжимал наконечники и гильзы. Полный размерОбжатый наконечник жилы кабеля для подключения к клеммной колодке стабилизатора. Полный размерЗащитные проводники от шинки к стабилизаторам уже делал из кусочков, гнул по месту. Полный размерВот и стабилизаторы подключены, все жилы кабелей уложились в кабель-канал. Полный размерПодключение одного стабилизатора крупным планом. Полный размерА это уже готовый вид с крышкой на кабель канале и защитными кожухами на клеммных колодках стабализаторов. Получилось, по-моему, довольно симпатично и лаконично! Полный размерКрупным планом для одного из стабилизаторов. Полный размерЭто щит учета на улице. верникальный кабель уходящий в землю это кабель к распредщиту в гараже. 2 куска гофры из цоколя это для прохода нового кабеля и увода существующего под цоколь. Полный размерОтсоединил кабель от щита учета и завел через гофру под цоколь. Открытие щита учета, естественно, было согласовано с районной электросетью. Полный размерНачинаю соединять кабели друг с другом обжимными гильзами. Полный размерСоединения готовы. Так соединил, потому что было удобнее и есть ремонтный запас жил. Но думаю, соединение гильзами будет надежным и долговечным. Полный размерЗавел новый вводно кабель в ищт учета, подключил к шинам и счетчику. Полный размерТак расположились кабели после монтажа. Еще не усажены термоусадочные трубки на соединении гофр. Полный размерНу а это фото уже работающих стабилизаторов. Тут уже собранный стеллаж. Все доступно для обслуживания. Полный размерФото информационного экрана 1 стабилизатора. Слева входное напряжение, справа мощность присоединения в вольт-амперах. Снизу шкала загрузки стабилизатора. Полный размерФото информационного экрана 2 стабилизатора. Слева входное напряжение, справа мощность присоединения в вольт-амперах. Снизу шкала загрузки стабилизатора. Полный размерФото информационного экрана 3 стабилизатора. Слева входное напряжение, справа мощность присоединения в вольт-амперах. Снизу шкала загрузки стабилизатора.

Конечно это не самые плохие показатели входных напряжений. Но зимой будут большие просадки, из-за того что многие отапливаются электричеством. Стабилизатор показывает немного информации, для себя решил что показания нагрузки наиболее нужное. Стабилизаторы с принудительным охлаждением. Вентиляторы работают постоянно. Но при малой нагрузке крутятся на минимальной скорости. Их шум в доме не слышен, а в самом гараже совершенно не напрягает.

После запуска стабилизаторов пропали моргания ламп, некоторое оборудование стало работать тише. В розетках мультиметр показывает стабильно 227 Вольт. Буду наблюдать дальше!

Если тема оказалась интересной, со временем сделаю еще посты о монтаже электричества в доме. Спасибо за внимание! Удачи на дорогах и в делах! 🙂

Установка стабилизатора напряжения

Все знают, как опасны для бытовой техники перепады напряжения в сети. Чтобы защитить себя от необходимости ремонтировать дорогостоящие электроприборы, многие решают установить в доме стабилизатор напряжения.

Если на предприятиях обслуживание и установка стабилизатора напряжения доверена специалистам, то в домашних условиях пользователи часто хотят обойтись своими силами. Есть модели бытовых стабилизаторов, с подключением которых справиться довольно просто, но для установки некоторых всё же лучше пригласить специалиста.

Если вы приобрели прибор в холодное время года, то с установкой придётся подождать. Производителями рекомендуется выдержать его не менее суток при нормальной температуре.

Как правильно выбрать место для установки стабилизатора напряжения

Для обеспечения нормальной работы прибора нужно придерживаться требований к помещению, где вы планируете его установить. Поэтому внимательно прочитайте паспорт изделия, в котором чётко указано, где должен быть установлен стабилизатор.

Основные требования к помещению для установки стабилизатора:

  • Соблюдение температурного режима

Для однофазных приборов минимальная отметка составляет +5, а для трёхфазных -5 градусов. Верхний предел +45 градусов тепла. Рекомендуется устанавливать стабилизатор таким образом, чтобы на него не попадали прямые солнечные лучи.

  • Теплообмен и вентиляция

Так как при работе стабилизатор выделяет тепло, для вентиляции необходимо оставить свободное пространство не меньше 50 см. между его корпусом и стенами.

Ни в коем случае нельзя ставить прибор на ковёр, это нарушит теплообмен и приведёт к перегреву стабилизатора.

Помещение должно быть сухим, чтобы не образовывался конденсат на внутренней поверхности корпуса, что является частой причиной его выхода из строя.

  • Пожарная безопасность

Если стабилизатор напряжения устанавливается в нише, то необходимо учитывать пожаробезопасность отделочного материала. Лучше всего подходят кирпичные, стеклотекстолитовые или бетонные поверхности.

Один из нюансов выбора места для установки стабилизатора напряжения – уровень производимого им шума. Хотя у стабилизаторов нового поколения уровень шума довольно низкий, но всё же в спальне он будет вам мешать. Лучше всего установить его в нежилой комнате, желательно в прихожей либо в другом отапливаемом подсобном помещении, либо выбрать электронный стабилизатор напряжения.

Правила подключения стабилизатора напряжения

При установке стабилизатора напряжения необходимо в первую очередь соблюдать правила техники безопасности.

  1. Перед началом работ убедитесь, что дом обесточен, электроэнергия на вводном щитке отключена.
  2. Для защиты пользователя от поражения электричеством и вредного воздействия электромагнитного поля, прибор обязательно должен быть заземлён. Сама техника в этом случае будет защищена от поломок при возникновении аварийных ситуаций, в сети снизится риск появления помех. Для этого медный провод от корпуса прибора проводится к заземлительной шине. Желательно, чтобы такую работу выполнял квалифицированный электрик.
  3. Убедитесь, что выбран кабель нужного сечения. Сечение кабеля в зависимости от мощности и тока вы можете посмотреть в этой статье нашей базы знаний.

В быту могут применяться стабилизаторы как однофазные, так и трёхфазные.

Для обеспечения стабильного питания отдельно взятого прибора, например, насоса, системы отопления, компьютера или холодильника, вам подойдёт однофазный стабилизатор мощностью до 3кВт, например Энергия APC-2000 или Ресанта Lux АСН-3000Н/1-Ц. Перед установкой переведите переключатель прибора в положение «Выключен».

Самыми простыми для установки являются стабилизаторы с невысокой мощностью, производства компаний Штиль, Ресанта и Энергия, имеющие на задней части корпуса шнур, вилку и две-три розетки. Для ввода в эксплуатацию такого прибора не нужны специальные навыки, достаточно просто включить стабилизатор в розетку и уже через него подключить электроприбор.

Если корпус прибора оснащён только клеммами, шнур с вилкой приобретаются отдельно. Соответствующие концы шнура прикрепляются к клеммам. Стабилизатор включается на короткое время, до достижения показаний вольтметра 220 вольт. При отключении сохраняется положение электронных ключей или щёток, которые обеспечили стабилизированную подачу тока. Присоединив на выход провод с розеткой, подключаем в неё бытовую электротехнику.

Обратите внимание, что шнуром с вилкой можно подключать лишь стабилизаторы напряжения менее 3 кВт мощностью. Все что выше по мощности нужно подключать к щитку напрямую.

К электросчётчику прибор подключают, соединяя фазу и нуль провода с соответствующими входами. К нагрузке обязательно проводится от счётчика нейтральный провод, прокладывая фазу к нему от выходных клемм стабилизатора.

Если вы хотите защитить от перепадов электроэнергии не отдельно взятый прибор, а сразу всю домашнюю технику, и к вашему дому от распределительного щита подаётся 380В, можно использовать либо один трёхфазный стабилизатор напряжения, либо три однофазных, соединённых по схеме «Звезда».

По цене установка сразу трёх однофазных стабилизаторов напряжения выходит дороже, чем один трёхфазный, но этот способ гораздо надёжнее. Во первых, при выходе одного из них из строя два других продолжат работать, а во вторых, ремонт или замену такого стабилизатора будет произвести гораздо легче и менее затратно.

Эксплуатация стабилизатора напряжения

После того, как все провода соединены в нужном порядке, переводим выключатель прибора в положение «Включено». При этом загорится световой индикатор, сигнализируя о начале работы стабилизатора. В дальнейшем устройство работает в автоматическом режиме. Если вдруг произошло отключение электроэнергии, то после его возобновления стабилизатор не требуется перезапускать, он включится самостоятельно.

Ещё несколько правил, которые нужно соблюдать для обеспечения длительной безаварийной работы стабилизатора напряжения и вашей личной безопасности.

  • Так как корпус прибора не водостойкий, не ставьте на него никаких ёмкостей с жидкостями.
  • Следите, чтобы не перекрывались вентиляционные отверстия на корпусе стабилизатора. В противном случае он может перегореть от перегрева.
  • Избегайте контакта корпуса с металлическими предметами.
  • При подключении к прибору дополнительной бытовой электротехники проверяйте заранее, не превысит ли это допустимую нагрузку.
  • Не протирайте пыль на корпусе стабилизатора напряжения влажной тряпкой, и тем более не стоит пользоваться для этого моющими средствами.
  • При поломке стабилизатора для его ремонта воспользуйтесь помощью квалифицированных сервисных центров.

Как подключить однофазный стабилизатор напряжения на весь дом?

У электроэнергии, поступающей в ваши дома и квартиры, есть свои определенные стандарты. К примеру, если напряжение сети 220 В – отклонение должно быть не более 10 процентов от номинала. Такой разбег в объёме напряжения может негативно сказаться на правильном функционировании бытовых электрических устройств и осветительных приборов.

Специализированные организации, которые занимаются поставкой электроэнергии, используют в работе трансформаторы, предназначенные для преобразования электрических величин. От них и приходит электроэнергия в дома и квартиры.

Нижний предел напряжения линия показывает при работе под большой нагрузкой. Если в дальнейшем нагрузка увеличивается, нормативный предел идёт на спад, это обусловлено исчерпыванием мощностей подстанции. По такому же принципу работает сеть с напряжением в 380 В, это легко поясняется рабочим режимом установок в стандартных условиях. Если же взглянуть на картину более реально, то в холодное время года снабжение жилых помещений напряжением на уровень ниже, нежели в летний период.

Справка. Перепады напряжения и его нестабильную работу можно исправить с помощью специальных стабилизаторов, функция которых заключается в нормализации параметров тока. Стабилизаторы широко применяются в разных местах, они имеют достаточно бюджетную стоимость, и просты в установке и подключении. Всю работу, связанную со стабилизатором можно выполнить самостоятельно, не прибегая к помощи специалистов.

Определение типа защиты

На сегодняшний день стабилизаторы делятся на 2 основных типа:

  • стационарные приборы для стабилизации напряжения, их монтаж делают на весь дом;
  • переносные модели, они могут стабилизировать работу всего нескольких электрических устройств.

Также, стабилизаторы стационарного назначения подразделяются на однофазные и трехфазные, все зависит от условий, в которых их планируют эксплуатировать. В своем доме или квартире более уместным будет установить и подключить стабилизатор вблизи распределительного щита электроэнергии, с помощью такого шага вы сможете предотвратить сбои и перегрузки всей сети.

Выбор места монтажа

Важно! Если вы решили устанавливать стабилизатор электроэнергии самостоятельно – вся ответственность за исправность прибора ложится на ваши плечи. Вы должны четко следовать всем требованиям и правилам ПУЭ.

Существует определенный список рекомендаций, касающийся выбора правильного места для установки стабилизатора электроэнергии:

  • Помещение, где планируется установка должно быть с минимальным уровнем влажности воздуха, и всегда хорошо проветренным. Такие условия необходимо соблюдать, чтобы свести к минимуму риск попадания влаги в устройство;
  • Если установка стабилизатора будет производиться в маленьких закрытых пространствах (например, в ячейке около распределительного щитка электроэнергии), заранее подумайте о том, чтобы облицовочные материалы в этой зоне не были горючими и легко воспламеняемыми;
  • Обязательно оставьте зазор не менее десяти см между коробкой стабилизатора и стеной;
  • Прикрепляя на стену стабилизатор электроэнергии, заранее позаботьтесь о том, чтобы максимально надежно его закрепить, а также чтобы его расположение было удобным для эксплуатации.

Что понадобится для подключения

Для подключения однофазного стабилизатора электроэнергии вам понадобится:

  1. Однофазный стабилизатор.
  2. Трехжильный кабель ВВГнГ-Ls (сечение данного кабеля должно быть идентичным вашему вводному кабелю, который находится на самом рубильнике или на автомате главного ввода). Через этот кабель будет проходить нагрузка электроэнергии на весь дом.
  3. 3-х позиционный выключатель. От стандартных выключателей он отличается тем, что может находиться в трех состояниях.
  4. Разноцветный провод типа ПУГВ.

У данного выключателя будем использовать три состояния:

  • Подключено через стабилизатор;
  • Байпас, т.е. без стабилизатора – грязное питание;
  • Выключено.

Важно! При процессе подключения можно воспользоваться и автоматом модульного типа. Но следует учитывать, что при использовании такой схемы, если у вас возникнет необходимость отключить стабилизатор электроэнергии, вы будете вынуждены каждый раз отключать энергию во всем доме и перекидывать провода.

С помощью трех позиционного выключателя вы сможете одним простым движением отсечь стабилизатор, оставив жилое помещение с электроэнергией напрямую.

Помните о том, что однофазный стабилизатор электроэнергии необходимо установить после электросчетчика.

Даже в то время, когда стабилизатор электроэнергии работает с минимальной нагрузкой, он имеет холостой ход и расходует небольшое количество энергии, которую нужно учитывать и вести её точный подсчет.

Есть ещё один важный момент. В доме, где планируется установка однофазного стабилизатора желательно наличие УЗО или дифференциального автомата. Это рекомендация от ведущих марок стабилизаторов на мировых ранках. Примером таких компаний являются:

  • Ресанта;
  • Свэн;
  • Лидер, и др.

Прибором, защищающим оборудование от утечек электроэнергии, может стать обычный вводный дифференциальный автомат.

Схема подключения однофазного стабилизатора электроэнергии в сети с напряжением 220 Вольт

Важно! При подключении стабилизационного оборудования в первую очередь отключите электроэнергию в доме! Это одно из главных правил в технике безопасности.

Для выполнения данного правила нужно выключить вводной автомат, который находится в распределительном щитке, затем нужно ещё раз проверить, отключена ли электроэнергия. Для этих целей воспользуйтесь специальным указателем.

В основном, стабилизатор включается сразу после подачи напряжения. Стабилизатор электроэнергии имеет последовательный тип включения. Маленькой шпаргалкой для вас может стать схема подключения стабилизатора, нанесенная на его корпус производителем.

Однофазный стабилизатор имеет три контакта, которые участвуют в процессе подключения:

  • От вводного автомата берётся фазный провод и подключается к месту «входа» в колодке подключения проводов у стабилизатора;
  • К «выходу» подключите фазный провод, отвечающий за распределение нагрузки;
  • Последний шаг. Найдите нулевой контакт стабилизатора, и подключите его к нулевому проводу сети, избегая разрыва.

Нулевой провод для начала необходимо соединить со стабилизатором, далее – к общему нулевому проводу сети.

Что делать если на корпусе стабилизатора 4 контакта для подключения

Случается так, что при осмотре стабилизатора электроэнергии вы можете наблюдать сразу 4 контакта для подключения. Это выглядит следующим образом:

  • фаза – “вход”;
  • 0 – “вход”;
  • фаза – “выход”;
  • 0 – “выход”.

При наличии такой схемы в стабилизаторе напряжения, подключение к сети происходит следующим образом:

Нулевой и фазный провода электрощита соединяются с соответствующим контактом, называемым «вход» на корпусе защитного прибора. При этом нулевой и фазный провода, отвечающие за нагрузку, присоединяются к контактам, с обозначением «выход».

Когда процесс установки подойдет к завершению, ещё раз проверьте, правильно ли вы соединили все провода. Перед тем, как включить прибор первый раз, необходимо обесточить все электроприборы, и достать все вилки из розеток.

Когда стабилизатор включился, внимательно проследите за исправностью его функционирования. Он должен тихо работать без посторонних шумов в виде треска, и др.

Важно! Чтобы стабилизатор напряжения эффективно и надежно работал раз в год необходимо проводить профилактику, которая заключается в подтягивании болтиков и винтов. Своевременное проведение такой процедуры поможет свести к минимуму риск возникновения возгорания или деформации изоляционного слоя, причиной которых может стать деформированный или слабо затянутый контакт.

Также, в продаже можно найти стабилизаторы напряжения с небольшой мощностью (P<1,5 кВт). Они выпускаются как законченный самостоятельный блок, в комплектацию которого шнур для подключения к сети со стандартной вилкой. На поверхности корпуса устройства есть несколько розеток.

Любое электрическое устройство, работу которого вы хотите защитить от риска, присоединяется к стабилизатору напряжения именно посредством такой розетки. Исходя из этого, можно сделать вывод, что устройств, защищающие электроэнергию и работающие на её основе приборы, являются своего рода дополнительным звеном между нагрузкой и электрической сетью, которые обеспечивают надежную защиту от скачков напряжения и перегрузки сети.

Проверка работоспособности схемы

Если в вашем доме трехфазная сеть с напряжением 380 В – для подключения рекомендуется воспользоваться сразу тремя однофазными стабилизаторами напряжения. Каждый нужно подключать строго по отдельной фазе.

При первом подключении стабилизатора к сети нужно исключить всю возможную нагрузку. Все автоматы необходимо выключить. Работающими должны остаться только вводной автомат, и автомат который идет непосредственно на стабилизатор. Как только вы подключите стабилизатор электроэнергии. Он запустится на холостой ход, а ваша задача контролировать его работу. Проследите за посторонними шумами (при норме их быть не должно), обратите внимание на входные и выходные параметры напряжения, а также проверьте верность и точность технических данных которые можно увидеть на электроном экране счетчика.

Самой распространенной ошибкой в подключении однофазного стабилизатора напряжения является неправильный выбор места для установки или неправильное расположение прибора. Даже при правильном подключении схемы и соблюдении всех рекомендаций стабилизатор напряжения может перегреваться и выключаться, на дисплее будут постоянные неисправности и ошибки.

Неправильное переключение стабилизатора из рабочего режима в байпасный. Для перехода необходимо придерживаться точной последовательности. А именно:

  • Отключение от питания автоматов непосредственно на панели прибора;
  • Изменить обычное положение выключателя в «байпас», либо «транзит»;
  • Только после выполнения выше указанных действий можно заново включить автоматы.

Важно! Многие люди ошибочно недооценивают важность соблюдения таких правил, и меняют положение переключателя под напряжением, что в итоге приводит к сбоям в работе устройства или поломке.

При подключении стабилизатора использован провод с меньшим сечением. Обязательно придерживайтесь всех необходимых параметров кабеля, учитывая общую нагрузку дома.

На многожильных проводниках нет наконечников. Не экономьте на наконечниках, покупайте их сразу после приобретения однофазного стабилизатора. По правилам ПУЭ оконцеватели для многопроволочных проводников необходимы

https://www.youtube.com/watch?v=-WnPFEhclyw

Выбивает автомат в электрическом щитке. Бывает и такая проблема, учитывая то, что при отключении стабилизатора все нормально функционирует без сбоев. Многие люди в таких ситуациях ошибочно полагают, что прибор неисправен, или грешат на неправильное подключение схемы и отвозят стабилизатор на ремонт по гарантии. Но причина может заключаться совсем в другой проблеме. Например, у вас недостаточное напряжение в сети, 150 В, вместо положенных 220 В. Если напряжение будет в норме, ток в сети станет на порядок выше.

Обязательно обратите внимание на все проблемы, о которых сказано выше, прежде чем нести стабилизатор в магазин и заявлять о его неисправности.

This entry was posted in Ремонт. Bookmark the <a href="https://kabel-house.ru/remont/kak-podklyuchit-stabilizator/" title="Permalink to Как подключить стабилизатор" rel="bookmark">permalink</a>.

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *
