Содержание
Назначение и область применения
Герконовые датчики, несмотря на вытеснение их датчиками Холла, по-прежнему находят применение во многих устройствах и системах:
- Клавиатуры синтезаторов и промышленного оборудования. Конструкция датчиков исключает возможность возникновения искры. Поэтому в первую очередь их применяют на взрывоопасном производстве, где присутствуют горючие испарения или пыль.
- Бытовые счетчики.
- Автоматические системы охраны и контроля положения.
- Оборудование, работающее под водой или в условиях высокой влажности.
- Телекоммуникационные системы.
- Медицинское оборудование.
В системах безопасности применяются устройства, состоящие из геркона и магнита. Они сообщают об открытии или закрытии дверей.
Также применяются герконовые реле, состоящие из контактного датчика и проволочной обмотки. Такая система обладает некоторыми преимуществами: простота, компактность, влагостойкость, отсутствие движущихся деталей.
Используются герконы и в особых областях – это механизмы защиты от перегрузок и короткого замыкания высоковольтных и радиотехнических электроустановок. Также это высокомощные радары, лазеры, радиопередатчики и прочее оборудование, работающее под напряжением до 100 кВ.
Разновидности
В зависимости от нормального состояния контактов устройства разделяют на:
- замкнутые – цепь размыкается под воздействием магнитного поля;
- переключаемые – под воздействием поля замыкается один контакт, а при отсутствии поля – другой;
- разомкнутые – срабатывание геркона происходит при появлении магнитного поля.
В зависимости от конструкции датчики бывают:
- газовые – стеклянная гильза заполнена сухим воздухом или инертным газом;
- ртутные – на контакты, дополнительно наносится ртуть, которая способствует улучшению коммутации, минимизирует сопротивление и убирает вибрацию замыкаемых пластин.
Герконы по техническим характеристикам подразделяются на:
- Герконы.
- Газакон – устройство, обладающее функцией памяти. То есть положение контактов сохраняется после отключения магнитного поля.
- Геркотроны – реле с высоковольтной изоляцией. Предназначено для работы в устройствах с напряжением от 10 до 100 кВ.
- Герсикон – реле, предназначенное для управления оборудованием и автоматикой с мощностью до 3 кВт. Конструкция характеризуется увеличенным коммутационным током и наличием дугогасительных контактов.
Благодаря разнообразию конструкций герконы продолжают использовать во многих областях.
Принцип действия
Геркон по принципу работы схож с выключателем. Реле состоит из пары токопроводящих сердечников с зазором между ними. Они герметично запаяны в стеклянной колбе с инертной средой, исключающей процесс окисления.
Вокруг колбы размещается управляющая обмотка, питаемая постоянным током. При подаче питания обмотка генерирует магнитное поле, воздействующее на сердечники, и приводит к замыканию контактов между собой.
При отключении катушки от питания магнитный поток исчезает и контакты размыкаются пружинами. Надежность обеспечивается отсутствием трения между контактами, которые, в свою очередь, выполняют роль проводника, пружины и магнитопровода.
Особенностью герконового датчика является то, что на пружины реле в состоянии покоя не действуют никакие силы. Это позволяет им замыкать контакт за доли секунды.
Применяться могут и постоянные магниты. Такие устройства называют поляризованными.
Нормально замкнутые устройства имеют другой принцип функционирования. Под воздействием электромагнитной силы система магнитов заряжает сердечники одним потенциалом, заставляя их отталкиваться друг от друга, размыкая цепь.
Переключаемые герконы состоят из трех контактов. Один из них установлен стационарно и не магнитится, 2 других сделаны из ферромагнитного сплава. При наведении магнитного поля пара разомкнутых контактов замыкается, размыкая пару с немагнитным контактом.
Подключение герконового датчика
Документация, поставляемая в комплекте с датчиками, дает исчерпывающую информацию о том, как подключить геркон.
Для функционирования и безопасности датчика часть реле, генерирующая магнитное поле, монтируется на подвижную часть конструкции. Сам геркон крепится на стационарно установленный элемент конструкции или здания.
Подвижная часть плотно примыкает, воздействуя магнитным полем катушки на контактную сеть геркона и замыкая этим электрическую цепь. Датчик системы информирует о правильном функционировании системы. Как только катушка, расположенная на подвижной части, перестает воздействовать на датчик, сеть размыкается и автоматика сообщает о нарушении целостности системы.
По способу монтажа датчики бывают:
- скрытого крепления;
- наружного крепления.
В зависимости от физических свойств поверхности, на которой происходит подключение геркона, бывают:
- датчики для монтажа на стальных конструкциях;
- датчики, монтируемые на магнитопассивных конструкциях.
При монтаже герконового реле необходимо помнить о некоторых особенностях установки:
- Рекомендуется избегать расположения вблизи источников ультразвука. Он в состоянии оказать негативное воздействие на параметры датчика.
- Не допускать расположения рядом с источником постороннего магнитного поля.
- Обезопасить колбу датчика от ударов и повреждений. В противном случае газ испарится, нарушится контакт, и сердечники быстро придут в негодность.
Герконовые переключатели не могут коммутировать большие токи в силу маломощности сердечников. Поэтому их нельзя использовать для включения и выключения мощных электрических устройств.
Их включают в маломощную коммутационную схему для контроля реле, которое осуществляет управление оборудованием.
Что нужно знать для выбора правильного геркона
Геркон – сверхточный быстродействующий герметичный переключатель, управляемый магнитным полем. Количество его срабатываний – до пяти миллиардов раз. На его основе выпускаются датчики магнитного поля и герконовые реле для самых различных применений – от бытовой техники до авиации и космонавтики. В статье описаны особенности выбора герконов и дан табличный обзор широкой линейки этих изделий производства Littelfuse.
Слово «геркон» является сокращением слов «герметичный контакт». Первый геркон был разработан в 1936 году американской компанией Bell Telephone Laboratories. Впоследствии они стали широко применяться в качестве датчиков, и на их основе были созданы герконовые реле.

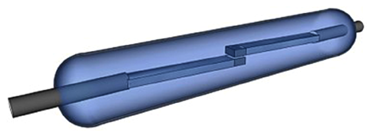

Рис. 1. Геркон
Геркон (рисунок 1) состоит из двух ферромагнитных проводников, имеющих плоские контакты, герметизированные в стеклянной капсуле. Без внешнего магнитного поля контакты разомкнуты, и между ними есть небольшой диэлектрический зазор. В магнитном поле контакты замыкаются. Контактная область обеих пластин имеет напыленное или гальваническое покрытие, выполненное из очень стойкого к эрозии металла (обычно – родий, иридий или рутений). Структура слоев покрытия контактов приведена на рисунках 2а и 2б для родия и иридия соответственно.
Иридий, рутений и родий – очень стойкие к эрозии металлы платиновой группы. Благодаря напылению из этих металлов количество срабатываний контактов достигает пяти миллиардов раз. В полость капсулы обычно закачивают азот. Некоторые типы герконов вакуумируются для увеличения максимально допустимого коммутируемого напряжения. Контакты геркона в магнитном поле намагничиваются, и между ними возникает магнитодвижущая сила, равная напряженности магнитного поля. Если напряженность магнитного поля достаточно велика, чтобы преодолеть упругие силы в контактах, возникающие при их упругой деформации, то контакты замыкаются. Когда поле ослабевает, контакты снова размыкаются.
Рис. 2. Структура контактных групп NiFe-W-Ru (а) и NiFe-Au-Ro-Ir (б)
Существует два типа герконов: SPST-NO (Single Pole, Single Throw Normally Open, то есть «один полюс, один канал») – обычный выключатель, в котором два контакта нормально разомкнуты; SPDT-CO (Single Pole, Double Through Change Over, то есть «один полюс, два канала – переключение») – переключатель, в котором один контакт всегда нормально замкнут, а второй нормально разомкнут.
Геркон, описанный выше и представленный на рисунке 3, относится к SPST-типу.
Рис. 3. Устройство геркона SPST-типа
На рисунке 4 представлен геркон SPDT-типа.
Рис. 4. Устройство трехвыводного геркона типа SPDT (однополярное двунаправленное)
Общая пластина является единственной подвижной частью такого геркона, в отсутствие магнитного поля она замкнута с нормально замкнутым контактом реле. При возникновении магнитного поля соответствующей силы общая пластина замыкается с нормально разомкнутым контактом. Обе пластины нормально разомкнутого и нормально замкнутого контактов являются неподвижными. Разомкнутые контакты имеют ферромагнитное покрытие, а нормально замкнутый контакт выполнен из немагнитного материала. При помещении в магнитное поле подвижный и нормально-разомкнутый контакт намагничиваются в одинаковом направлении, и при достаточной напряжённости магнитного поля происходит замыкание подвижного контакта с неподвижным ферромагнитным контактом. При исчезновении внешнего магнитного поля намагниченность контактов ослабевает, и они размыкаются. Для того, чтобы остаточная намагниченность была минимальной, при изготовлении герконов применяют высокотемпературную обработку контактов. В качестве источника магнитного поля для геркона чаще всего используют постоянный магнит (рисунок 5) или соленоид.
Рис. 5. Принцип работы магнитоуправляемого контакта – геркона
Рассмотрим несколько наиболее распространённых систем геркон-магнит.
- Приближение и удаление магнита перпендикулярно (рисунок 6) или под углом (рисунок 7) к главной геометрической оси геркона:

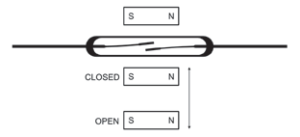

Рис. 6. Перпендикулярное приближение и удаление магнита

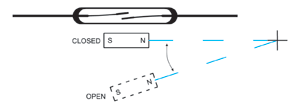

Рис. 7. Приближение и удаление магнита под углом
В данном случае геркон будет замыкаться при приближении и размыкаться при отдалении магнита. Рассмотрим более подробно, обратившись к рисунку 8.
Рис. 8. Зоны активации геркона при поперечном удалении магнита
Концентрация силовых линий магнита уменьшается при удалении магнита от геркона. Наиболее сконцентрированы магнитные линии на полюсах магнита. Наиболее обширная зона взаимодействия магнита с герконом находится в центре геркона. При нахождении постоянного магнита в пределах этой зоны магнитное поле является достаточным для надежного срабатывания контактной группы. Пунктиром показана зона гистерезиса – при вхождении магнита в эту зону магнитное поле еще не обладает достаточной напряженностью для срабатывания контактной группы, но ее достаточно для удержания контактной группы в сработавшем состоянии. В случае иной конфигурации контактной группы геркона, отличной от рассматриваемой SPST, под срабатыванием будет пониматься размыкание нормально-замкнутого контакта и замыкание подвижного контакта с нормально-разомкнутым контактом SPDT геркона. Замыкание контактов геркона может активироваться с помощью параллельного движения кольцевого магнита вдоль оси геркона, как показано на рисунке 9.
Рис. 9. Движение кольцевого магнита относительно геркона
Конфигурация зон взаимодействия будет схожа с предыдущей системой, так как ось геркона и направление магнитных линий магнита будут совпадать с описанной выше ситуацией, как видно на рисунке 10.
Рис.10. Зоны взаимодействия при движении магнита вдоль оси геркона
- Геркон может активироваться при помощи плоского магнита или кольцевого магнита с двумя или 2N полюсами (рисунок 11).
Рис. 11. Активация геркона плоским или кольцевым магнитом
Для понимания зон взаимодействия геркона обратимся к рисункам 12 и 13.
Рис. 12. Полюса магнита перпендикулярны главной геометрической оси геркона. Магнит движется вдоль нее
Рис. 13. Полюса магнита перпендикулярны главной геометрической оси геркона. Магнит движется перпендикулярно ей
Как видно, зоны взаимодействия находятся на концах геркона. В центральной части геркона находится «мертвая зона», в которой геркон остается открытым. Таким образом, двигающийся перпендикулярно геркону магнит, чьи полюса расположены подобным образом, активировать геркон не будет (рисунок 14).
Рис. 14. «Мертвая зона» взаимодействия магнита с герконом
- Геркон можно экранировать с помощью магнитного материала (например, стального листа). На рисунке 15 изображены неподвижный геркон и неподвижный магнит между которыми движется экранирующий предмет.
Рис. 15. Экранирование геркона магнитным материалом
Основные типы герконов, выпускаемые компанией Littelfuse, приведены в таблице 1.
Таблица 1. Серии герконов Littelfuse
Серия | Длина корпуса, мм | Нагрузочная способность (Стандартная: ≤10 Вт, ≤0,5 A, ≤200 В) |
Тип контактов | Key Features |
---|---|---|---|---|
MITI-3V1 | 7 | Стандартная | SPST | Супер-компактный (7 мм стеклянный корпус) |
MDSR-10 | 10 | Стандартная | SPST | Очень компактный (10 мм стеклянный корпус) |
MDSR-7 | 13 | Стандартная | SPST | Компактный (12.7 мм стеклянный корпус) |
FLEX-14 | 14 | Стандартная | SPST | Дешевый, более гибкие выводы |
MACD-14 | 14 | Стандартная | SPST | Малый гистерезис |
MDCG-4 | 15 | Стандартная | SPST | Низкая цена |
HA15-2 | 15 | ~240 В (20 Вт) | SPST | ~ 240 В макс. рабочее напряжение |
MLRR-4 | 15 | 20 Вт | SPST | Малый гистерезис |
MLRR-3 | 15 | 20 Вт | SPST | Длинные выводы, повышенный ресурс |
MARR-5 | 19 | 1000 В | SPST | Высоковольтный |
MRPR-20 | 20 | ~240 В, 50 Вт | SPST | Напряжение переключения ~240 В, высокая мощность |
DRR-129 | 50 | 100 Вт, 3 A, 400 В | SPST | Большой, высокая мощность |
MDRR-DT | 15 | Стандартная | SPDT | Малый корпус |
DRR-DTH | 40 | 30 Вт, 0.5 A, 500 В | SPDT | Высокая мощность |
DRT-DTH | 40 | 50 Вт, 1.5 A, 500 В | SPDT | Большой, высокая мощность |
Основные параметры герконов
Время срабатывания – время между моментом приложения магнитного поля и моментом замыкания контактов геркона.
На рисунке 16 представлен график зависимости величины магнитного поля от времени. Вначале геркон помещают в сильное магнитное поле до момента насыщения (при этом даже при увеличении магнитной индукции намагниченность, достигнув максимума, остается неизменной). После этого магнитное поле ослабляют до 0 и начинают постепенно увеличивать. Рабочая точка на данном графике означает такую величину магнитного поля, при которой контакты геркона замыкаются. Точка рассоединения – соответствует величине магнитного поля, при которой контакты размыкаются. Нужно заметить, что сила поля в точке рассоединения всегда ниже, чем в рабочей точке. Это связано с тем, что у контактов геркона всегда остается небольшая намагниченность.
Рис. 16. Зависимость величины магнитного поля геркона от времени
Временем отпускания называется интервал между рабочей точкой и точкой рассоединения.
Магнитодвижущая сила (МДС) срабатывания (pull—in) – это величина силовой характеристики магнитного поля, при которой происходит замыкание контактов геркона. В системе СИ единицами измерения магнитодвижущей силы являются Ампер*витки (AT или Amper*turns). Когда измеряют магнитодвижущую силу с помощью соленоида, рабочая точка (замыкание) обычно дается при температуре 20°С, так как из-за термического расширения медного провода в катушке магнитное поле будет меняться приблизительно на 0,4%/°С.
Отношение между размыканием и замыканием, выраженное, как правило, в процентах, называется гистерезисом. В зависимости от материалов металлических контактов, их жесткости, длины, площади соприкосновения, гистерезис будет сильно меняться (рисунок 17).
Рис. 17. Отношение между МДС в точках замыкания и размыкания
Гистерезис – это отношение магнитодвижущей силы срабатывания к магнитодвижущей силе в точке рассоединения. Обычно этот параметр выражают в процентах. Компания Littelfuse выпускает специальные серии герконов (MACD-14, MASM-14), в которых гистерезис сведен к минимуму. Обычно такие герконы применяются в датчиках уровня жидкостей, в системах позиционирования.
Контактное сопротивление (contact resistance) – максимальное сопротивление геркона в замкнутом состоянии.
Удельное сопротивление контактов геркона или герконового реле очень мало и обычно составляет от 7,8х10-8 до 10х10-8 Ом/м. Это выше удельного сопротивления меди, которое равняется 1,7х10-8 Ом/м. Контактное сопротивление герконов обычно составляет около от 70 до 200 мОм, а сопротивление контактов в герконовом реле – около 150 мОм.
Динамическое сопротивление контактов (Dynamic Contact Resistance (DCR) – это сопротивление контактов геркона в рабочем/динамическом режиме. Статичное контактное сопротивление геркона – достаточно малоинформативный параметр, который не позволяет выявить проблемы, связанные с реальным состоянием контактов. Замыкание и размыкание контактов геркона с частотой от 50 до 200 Гц дает намного больше информации. Подача на геркон напряжения 0,5 В и тока 50 мА может помочь выявить потенциальные проблемы. Эти измерения могут быть выполнены с помощью осциллографа и легко оцифрованы при автоматическом контроле качества (рисунок 18). Не стоит использовать более высокое напряжение, чтобы не изнашивать контакты геркона. Если на производстве контакты геркона не были правильно очищены перед корпусированием, то на них может находиться тончайшая диэлектрическая пленка толщиной в несколько ангстрем. Из-за нее может быть нарушена коммутация слабых сигналов. При использовании более высокого напряжения эта проблема может никак не проявиться.
Рис. 18. Измерение динамического сопротивления контактов геркона
Если на катушку подать сигнал с частотой 50…200 Гц, ток коммутации будет порядка 0,5 мА. Дребезг контактов после замыкания может продолжаться около 100 мс, и за ним последует динамический шум, который будет длиться около 0,5 мс. Природа этого динамического шума состоит в том, что после замыкания контактов происходят гармонические колебания, и в месте контакта изменяется сопротивление из-за меняющегося в зоне контакта давления. При этом размыкания не происходит. На рисунке 19 видно, что после завершения фазы динамического шума начинается «волновая» фаза, длящаяся 1 мс или чуть более. Вибрация контактов геркона в магнитном поле соленоида через 2…2,5 мс прекращается, и сопротивление стабилизируется.
Рис. 19. Динамический шум коммутации геркона
Наблюдая за осциллограммой этого динамического теста, мы можем сделать некоторые выводы о качестве тестируемого геркона. Как только на соленоид подается напряжение, колебательный процесс должен завершиться за время, приблизительно равное 1,5 мс. Если колебания продолжаются более 2,5 мс, это может означать, что контакты плохо намагничиваются. В результате ресурс данного геркона будет небольшим, особенно если он будет работать с большой нагрузкой (рисунок 20).
Рис. 20. Затягивание колебательного процесса из-за плохой намагниченности контактов
Если динамический шум или дребезг контактов длятся значительно дольше 3 мс, это может быть следствием нарушения герметичности геркона, трещины в корпусе, перегрузки по току или напряжению. Также это может быть следствием загрязнения контактов при производстве или попадания влажного воздуха внутрь корпуса геркона. На рисунках 21 и 22 изображены такие случаи.
Рис. 21. Чрезмерный динамический шум контактов геркона
Рис. 22. Чрезмерный дребезг контактов геркона
На рисунке 23 изображен случай, когда после завершения фазы динамического шума продолжаются стохастические колебания контактов, вследствие которого динамическое сопротивление контактов не стабилизируется.
Рис. 23. Стохастические колебания контактов геркона
Напряжение переключения/коммутации (switching voltage) – это обычно максимальное постоянное напряжение, которое может быть приложено к геркону в момент замыкания контактов. Если напряжение на герконе выше 5…6 В, при этом может произойти перенос микроскопического количества металла с одного контакта на другой. Несмотря на это, при работе с напряжениями до 12 В герконы и герконовые реле имеют наработку на отказ в десятки миллионов раз срабатываний. А при напряжении 5 В и меньше количество срабатываний увеличивается до миллиардов раз. Высококачественные герконовые реле Littelfuse могут работать в слабосигнальных цепях с напряжениями всего в несколько нановольт.
Ток переключения или коммутационный ток (switching current) – это максимальный постоянный ток или амплитудное значение переменного тока в момент замыкания контактов геркона. В случае превышения этого значения срок службы геркона значительно сократится.
Несущий ток (carry current) – это максимальное значение тока при замкнутых контактах геркона. Микросекундные импульсы тока могут значительно превосходить это значение без сокращения срока службы геркона. В то же время длительные импульсы тока или постоянный ток, превышающий несущий, приведут к сокращению срока службы геркона или выходу его из строя. Герконы и герконовые реле в отличие от своих электромеханических собратьев могут работать с очень малыми токами, на уровне нескольких фемтоампер (фемто = 10-15).
Паразитная емкость (stray capacitance) – емкость, которая возникает между разомкнутыми контактами геркона. Обычно она составляет единицы пикофарад. Данный параметр очень важен с точки зрения образования дуги, так ток дуги будет напрямую зависеть от емкости заряда.
Эквивалентная емкость (contact capacitance) – емкость геркона в замкнутом состоянии. Для герконов SPST-типа эта величина обычно составляет 0,1…0,2 пФ. Для переключающих герконов SPDT-типа эквивалентная емкость обычно составляет 1…2 пФ.
Этот параметр имеет большое значение при применении геркона в высокочастотных цепях.
Напряжение пробоя (breakdown voltage) – это максимальное напряжение, приложенное к геркону в открытом состоянии. Оно всегда больше, чем напряжение переключения. Для большинства герконов с инертными газами внутри это значение составляет от 175 до 1000 В. При каждом замыкании контактов геркона паразитная емкость будет мгновенно разряжаться. Чем ближе напряжение в цепи к рабочему напряжению геркона, тем ниже будет его ресурс работы в этой цепи. Поэтому желательно всегда выбирать изделие с запасом по данному параметру.
Коммутируемая мощность (switching power) – это максимальная мощность, которая может потребляться нагрузкой, подключенной через геркон. Так как мощность рассчитывается как произведение коммутируемого напряжения и тока переключения, то для 10 Вт геркона не стоит пропускать ток более 500 мА при напряжении 200 В, для такого тока максимальное коммутационное напряжение составит всего 20 В. Превышение данного параметра также неминуемо влечет за собой сокращение срока службы геркона.
Сопротивление изоляции (insulation resistance) – сопротивление геркона в открытом состоянии. По этому параметру герконы превосходят большинство существующих на сегодняшний день ключей, так как их сопротивление изоляции измеряется в тераомах. Величина токов утечки геркона в открытом состоянии составляет единицы пикоампер.
Диэлектрическая абсорбция (dielectric absorbtion) – это эффект, связанный с поляризацией диэлектриков в герконе при разряде емкостного заряда контактов. Данный эффект проявляется в виде задержки или уменьшения протекания через замкнутый геркон очень малых токов на уровне наноампер.
Резонансная частота (resonance frequency) – это частота собственных колебаний геркона, при которой начинаются собственные вибрации контактов, которые, в свою очередь, влияют на такие параметры геркона как напряжение пробоя и напряжение коммутации. Герконы с капсулами 20 мм обычно имеют резонансную частоту в диапазоне 1500…2000 Гц. Более компактные 10 мм герконы имеют более высокую резонансную частоту: 7000…8000 Гц. Для того, чтобы избежать проблем в работе геркона, нужно учесть вибрации среды эксплуатации и резонансную частоту геркона.
Защита герконов и герконовых реле
В цепях, где геркон работает с индуктивной нагрузкой, такой как катушка реле, соленоид, трансформатор или миниатюрный мотор, энергия магнитного поля, накопленная в индуктивных компонентах, при коммутации будет испытывать высокие нагрузки по напряжению и току. Это обстоятельство будет негативно сказываться на сроке службы геркона.
Существует несколько способов устранить эту проблему.
- Использование шунтирующего диода (в зарубежной литературе он часто встречается под названием flyback или freewheeling diode) возможно в цепях постоянного тока (рисунок 24). Для переменного напряжения придется использовать защитный диод Зенера (он же лавинный диод или TVS-диод), варистор или RC-цепочку (снабберную RC-цепь). Каждый из способов имеет как достоинства, так и недостатки.
Рис. 24. Защита геркона шунтирующим диодом
- Использование варисторов или двунаправленных TVS-диодов (рисунок 25). Данные компоненты проводят ток при превышении некоторого порогового значения напряжения. Эти компоненты ставят в параллель с герконом. Рабочие напряжения для TVS-диодов составляют от 2,5 до 600 В, а для варисторов – от 9 до 3500 В. Варисторы обладают значительно большими импульсными мощностями, чем TVS-диоды, но их емкость также значительно выше, и это негативно влияет на контакты геркона при замыкании, поскольку при этом через них протекает больший ток за счет разрядки этой паразитной емкости. Для защиты геркона в цепи переменного напряжения можно использовать только двунаправленный TVS-диод, чтобы он не шунтировал разомкнутый геркон при прямом смещении по напряжению.
Рис. 25. Защита геркона варистором
- Использование подавляющих RC-цепей (снабберных цепей).
Существует два варианта подключения снабберной цепи: параллельно геркону (рисунок 26) или параллельно нагрузке (рисунок 27). Первый способ является предпочтительным. Он позволяет снизить напряжение при коммутации и таким образом избежать образования искр. Но в этом случае при коммутации через геркон будет протекать больший ток, обусловленный разрядом конденсатора.
Рис. 26. Защита геркона снабберной цепью, подключенной параллельно геркону
Рис. 27. Защита геркона снабберной цепью, подключенной параллельно нагрузке
Таким образом, мы столкнемся с решением задачи по выбору подходящего по сопротивлению резистора и конденсатора по емкости. Малая емкость будет плохо сглаживать скачки напряжения при переходных процессах , особенно при большой реактивной составляющей нагрузки. А большая повысит стоимость снабберной цепи и при этом увеличит коммутационный ток, что также негативно скажется на долговечности геркона. Для ограничения тока во время замыкания контактов геркона используется резистор. Посчитаем сопротивление:
По закону Ома:
Напряжение на герконе должно лежать в пределах 0,5 от максимального пикового значения Vpk напряжения (1)
(1)
и троекратного его превышения 3*Vpk. Производим расчет по формуле (2):
(2)
где Isw – ток коммутации геркона.
Уменьшение сопротивления резистора в снабберной цепи уменьшит износ контактов геркона от электрических дуг, при этом высокое сопротивление будет положительно влиять на ограничение тока «конденсатор-геркон». Для подбора подходящей емкости рекомендуется начать с 0,1 мкФ. Это очень распространенная емкость и ее цена очень мала. Если этой емкостью не удается избавиться от искр при замыкании контактов геркона, то попробуйте ее постепенно увеличивать до исчезновения искр при коммутации. Параллельно с этим не забывайте про ток коммутации.
Формовка и обрезка выводов герконов
Длина и форма аксиальных выводов герконов не всегда удобны для применения в конкретном приборе. Однако необдуманная модификация может значительно сказаться на работе геркона. При резке и формировании выводов герконов важно использовать правильные опорные и режущие инструменты, чтобы избежать повреждения герметичных уплотнений «стекло-металл». Поврежденный корпус может иметь как незаметные глазу сколы, так и крупные трещины. Такие дефекты могут быть обнаружены визуально с использованием микроскопа с небольшим увеличением. Но бывают случаи, когда нарушается герметизация корпуса, и даже описанная выше методика измерения динамического сопротивления может не выявить заметного ухудшения. С течением времени в геркон будет попадать влага, и его функционирование будет нарушаться.
Для того, чтобы избежать повреждений, рекомендуется оставлять 1 мм длины вывода между точкой формовки либо обрезки – и корпусом геркона. При этом вывод геркона должен быть полностью зафиксирован, чтобы механическое напряжение при формовке или обрезке не передавалось на остальную часть вывода.
Рассмотрим основные способы формовки и обрезки выводов геркона.
- Обрезка выводов геркона с помощью бокорезов с двусторонней заточкой (рисунок 28) недопустима, так как при этом сила, деформирующая вывод, будет передаваться в сторону корпуса.
Рис. 28. Недопустимость обрезки выводов геркона бокорезами с двусторонней заточкой
Обрезка выводов бокорезами с односторонней заточкой допустима (рисунок 29), при этом надо помнить, что плоская сторона губок бокорезов должна находится со стороны корпуса геркона. Также следует обратить внимание на качество заточки и наличия люфта у используемого инструмента.
Рис. 29. Обрезка выводов геркона бокорезами с односторонней заточкой
- Обрезка выводов с помощью зажима, жестко фиксирующего контакты геркона (рисунки 30 и 31).
Рис. 30. Обрезка выводов геркона с помощью зажима (вариант 1)
Рис. 31. Обрезка выводов геркона с помощью зажима (вариант 2)
Обрезка выводов геркона с частичной фиксацией (рисунок 32) недопустима.
Рис. 32. Недопустимость обрезки выводов геркона с частичной фиксацией
- Формовка выводов геркона без фиксации вывода запрещена (рисунок 33), так как в таком случае деформации подвергается и часть вывода, уходящая в корпус геркона.
Рис. 33. Недопустимость формовки выводов геркона без фиксации
Формовка выводов геркона при фиксации вывода в двух точках, как показано на рисунке 34, допустима, так как опора В не дает деформироваться выводу в направлении от нее к корпусу геркона.
Рис. 34. Формовка выводов геркона при фиксации вывода в двух точках
Формовка при полной фиксации вывода геркона, как показано на рисунках 35 и 36, также допустима.
Рис. 35. Формовка вывода геркона при полной фиксации (вариант 1)
Рис. 36. Формовка вывода геркона при полной фиксации (вариант 2)
После правильной формовки и обрезки выводов геркона можно получить распространенные конфигурации, изображенные на рисунке 37.
Рис. 37. Распространенные конфигурации герконов
Выбор магнитов
Для общего применения в основном используются четыре группы магнитов: ферросплавы, альнико AlNiCo, неодимовые NdFeB и самариевые SmCo (таблица 2). Для того чтобы подобрать подходящий магнит, следует учитывать такие факторы как температура среды, размагничивание близкорасположенными источниками магнитных полей, свободное пространство для движения, химический состав окружающей среды.
Неодимовые магниты обладают наибольшей энергией, наибольшей остаточной намагниченностью и коэрцитивной силой. Они имеют сравнительно невысокую цену и более высокую механическую прочность, чем самариевые SmCo. Могут использоваться при температурах среды до 200°C. Не рекомендуется использовать эти магниты в средах с повышенным содержанием кислорода.
Самариевые SmCo имеют высокую энергию и подходят для применений, где требуется высокая стойкость к размагничиванию. Имеют великолепную термическую стабильность и могут использоваться в средах до 300°C, обладают высокой коррозийной стойкостью. При этом их цена – самая высокая среди всех типов магнитов. Их недостатком является очень высокая хрупкость.
Альнико AlNiCo намного дешевле, чем магниты из редкоземельных элементов и подходят для большинства применений. Имея низкую коэрцитивную силу, отличаются великолепной термической стабильностью вплоть до 550°C.
Ферритовые магниты являются самыми дешевыми, но при этом хрупкими. Имеют неплохую термическую стабильность и могут использоваться при температурах до 300 °C. Очень стойки к коррозии. Требуют механической обработки для соответствия жестким габаритным допускам.
Таблица 2. Выбор магнитов для управления герконами
Показатели | Увеличение показателей → | |||
---|---|---|---|---|
Цена | Феррит | AlNiCo | NdFeB | SmCo |
Энергия | Феррит | AlNiCo | SmCo | NdFeB |
Диапазон рабочих температур | NdFeB | Феррит | SmCo | AlNiCo |
Коррозионная стойкость | NdFeB | SmCo | AlNiCo | Феррит |
Коэрцитивная сила | AlNiCo | Феррит | NdFeB | SmCo |
Механическая прочность | Феррит | SmCo | NdFeB | AlNiCo |
Температурный коэффициент | AlNiCo | SmCo | NdFeB | Феррит |
В современном мире с каждым днем становится все больше «умных вещей», которые значительно упрощают наши повседневные задачи. Немалую роль в этом сыграли датчики на основе герконов. Фантастическая надежность, четкость срабатывания, отсутствие потребности в питании, простота применения и великолепные коммутационные свойства для слабосигнальных цепей сделали герконы одними их самых распространенных электронных компонентов, применяющихся всюду, от холодильников до самолетов.
Наши информационные каналы
Теги: Промавтоматика Рубрики: статья
О компании Littelfuse
СХЕМЫ—->
Полезная схемотехника. статьи № 1-50
Электронные предохранители с применением герконов.
О. СИДОРОВИЧ, г. Львов, Украина
В статье автор предлагает ряд оригинальных электронных предохранителей для низковольтных цепей, выполненных с использованием реле или реле и тиристоров. Возврат предохранителей в исходное состояние осуществляется кнопкой.
Как известно, геркон (герметичный контакт) представляет собой баллон из стекла, в который впаяны контакты из сплава с большой магнитной проницаемостью. Если геркон поместить в магнитное поле, то возникающая в зазоре магнитная сила притягивает контакты, которые замкнутся после того, как эта сила превысит механические силы упругости контактов . Если катушку, намотанную на корпусе геркона, подсоединить в разрыв цепи, ток через которую необходимо контролировать, то геркон можно использовать в качестве элемента электронного предохранителя, объединяющего в себе датчик тока (катушка) и устройство отключения цепи (контакты). Рассмотрим электронные предохранители на базе геркона КЭМ-3, имеющего такие параметры: время срабатывания — 1,5 мс; время отпускания — 2 мс; максимальный коммутируемый постоянный ток — 1 А; максимальное сопротивление контактов — 0,15 Ом; наработка на отказ — 10 в 6 степени циклов.
Отсюда видно, что быстродействие геркона выше, чем у обычного реле и уж тем более выше, чем у плавких вставок. У плавкой вставки ВП1-1, например, по техническим условиям оно равно 0,1 с при четырехкратной перегрузке. Для описываемых ниже электронных предохранителей необходимо герконовое реле, которое легко изготовить самостоятельно.
На рис. 1 показана конструкция самодельного герконового реле.
Стеклянный корпус геркона 1 служит каркасом для обмотки 2 катушки реле. Щечки 3 катушки, представляющие собой текстолитовые шайбы с вырезами для выводов, приклеивают по краям геркона КЭМ-3 эпоксидным клеем 4. Чертеж щечки дан на рис. 2.
Обмотка катушки содержит 60 витков провода ПЭВ диаметром 0,3 мм (для тока срабатывания 1 А). Сопротивление обмотки настолько мало, что им можно пренебречь.
На рис. 3 представлена схема простого электронного предохранителя, выполненного на таком реле (К2).
Кроме того, в его состав входит герконовое реле заводского изготовления РЭС55А (К1). В нормальном режиме ток нагрузки проходит по цепи: входная клемма («+» источника питания), замкнутые контакты кнопки SB1, обмотка реле К2, нормально-замкнутые контакты К1.1 реле К1, нормально-замкнутые контакты К2.1 реле К2. При возникновении токовой перегрузки резко возрастает ток через обмотку реле К2, что вызывает срабатывание его контактов К2.1, которые размыкают цепь тока. К реле К1 подводится почти все напряжение питания, реле срабатывает и размыкает цепь обмотки реле К2 контактами К1.1. Таким образом, разрывается цепь тока перегрузки, и через аварийную нагрузку протекает ток, ограниченный параллельным соединением сопротивлений обмотки реле К1 и цепи индикации, состоящей из светодиода HL1 и резистора R1. Свечение светодиода HL1 говорит об отключении предохранителя. Для запуска предохранителя необходимо кратковременно нажать на кнопку SB1.
Ток срабатывания предохранителя выбирают не более 1 А исходя из максимально допустимого тока для герконов КЭМ-3. Чертеж печатной платы предохранителя показан на рис. 4.
На рис. 5 представлена схема еще одного варианта электронного предохранителя.
В его состав, кроме герконового реле К1, выполненного в соответствии с рис. 1, входит тринистор VS1. Устройство запускается кратковременным нажатием кнопки SB1. При этом открывается тринистор VS1 и по цепи: плюс источника питания, тринистор VS1, обмотка реле К1, нормально замкнутые контакты К1.1, нагрузка — протекает ток. При уменьшении сопротивления нагрузки, т. е. при возникновении токовой перегрузки или короткого замыкания, увеличивается ток через обмотку реле К1, контакты К1.1 которого размыкаются, размыкая цепь тринистора VS1. Тринистор VS1 закрывается, отключая тем самым источник питания от нагрузки. При этом загорается светодиод HL1, свидетельствуя об отключении предохранителя. Для его повторного запуска необходимо кратковременно нажать кнопку SB1. Падение напряжения на предохранителе определяется в основном падением напряжения на тринисторе VS1 (около 1,5 В при токе 1 А). Чертеж печатной платы предохранителя дан на рис. 6.
В таблице указано число витков обмотки самодельного герконового реле для разного тока срабатывания предохранителей, выполненных по схемам рис. 3 и 5.
Провод обмотки во всех случаях выбран диаметром 0,3 мм.
На рис. 7 представлена схема третьего варианта электронного предохранителя, содержащего тринистор VS1 и два герконовых реле К1, К2 типа РЭС55А.
В качестве порогового элемента используется одно из реле — К2 (паспорт РС4.569.610П2). Оно имеет напряжение срабатывания 1,46 В и подключено своей обмоткой параллельно к последовательно соединенным тринистору VS1 и резистору R3, падение напряжения на которых является измеряемой величиной. Для тока нагрузки 1 А (ток предохранителя) сопротивление резистора R3 равно 0,2 Ом. Увеличивая сопротивление резистора R3, можно изменять (в сторону уменьшения) ток срабатывания предохранителя. Напряжение срабатывания реле К1 (РЭС55А паспорт РС4.569.602П2) равно 7,3 В.
Для приведения предохранителя в рабочее состояние необходимо кратковременно нажать на сдвоенную кнопку SB1. При этом включается тринистор VS1 и обесточиваются реле К1 и К2. Ток от плюса источника питания проходит по цепи: тринистор VS1, резистор R3, нормально-замкнутые контакты К2.1, нагрузка. Этот ток увеличивается при перегрузке или коротком замыкании. Соответственно увеличивается и падение напряжения на предохранителе. Когда оно достигнет порогового значения, срабатывает реле К2, контакты К2.1 которого размыкаются, отключая нагрузку от источника питания. При этом к предохранителю прикладывается напряжение, почти равное напряжению источника питания. Реле К1 срабатывает, его контакты К1.1 размыкаются, реле К2 обесточивается, его контакты К2.1 замыкаются, но ток по ним не проходит, так как вследствие их предыдущего размыкания закрыт тринистор VS1. Загорается светодиодный индикатор HL1. Реле К1 необходимо для того, чтобы отключить реле К2, к которому при размыкании его контактов К2.1 прикладывается напряжение, значительно превышающее номинальное напряжение этого реле. Благодаря наличию реле К1 время приложения этого напряжения к обмотке реле К2 равно времени включения реле К1 — примерно 1 мс. После срабатывания предохранителя от источника к нагрузке будет протекать незначительный ток через сопротивление параллельно соединенных обмотки реле К1 и цепи: резистор R1, светодиод HL1. После устранения перегрузки необходимо кратковременно нажать на кнопку SB1 для приведения предохранителя в рабочее состояние.
Чертеж печатной платы этого устройства показан на рис. 8.
В двух последних устройствах (см. рис. 5 и 7) тринистор установлен на кронштейне, чертеж которого приведен на рис. 9.
Все описанные электронные предохранители испытаны при напряжении источника питания 12 В. Это, однако, не исключает возможности их использования и при другом напряжении.
ЛИТЕРАТУРА
1. Коммутационные устройства радиоэлектронной аппаратуры. Под редакцией Рыбина Г. Я. — М.: Радио и связь, 1985.
2. Терещук Р. М. и др. Справочник радиолюбителя. — Киев: Наукова думка, 1982. Радио №12 2005
