Электрическая схема дрели

Электродрель — вспомним конструкцию инструмента

Электрической дрелью называется такой вид инструмента, который предназначен для сверления разных видов материалов, в том числе бетона и железобетона. Только для этого понадобится использовать инструмент с функцией ударного сверления или ударную дрель. Как устроен инструмент, можно узнать, если разобрать его. Коротко о конструкции электродрели советского и зарубежного производства, описано ниже.

Надо отметить, что конструкция современных дрелей отечественного и зарубежного производства отличается от устройства советских инструментов. Только это незначительные отличия, которые заключаются в отсутствии реверса на электродрели, а также ударного сверления. Итак, конструктивно электрическая дрель состоит из двух основных частей — электрической и механической. В основу механической части входят такие конструктивные элементы:

1. Редуктор — набор шестерней, за счет которых происходит снижение скорости и увеличение силы момента от вала электродвигателя
2. Патрон — исполнительный орган, который предназначен для закрепления рабочих насадок
3. Подшипники — опорные механизмы валов и осей, обеспечивающие их вращение
4. Ударный механизм — в электрических ударных дрелях это устройство является частью редуктора

Электрическая составляющая любой сетевой электродрели состоит из следующих элементов:

• Двигатель коллекторного типа, состоящий из статора (неподвижная часть), ротора или якоря (подвижной части) и коллектора (медные пластины или ламели, по которым ток подается на обмотку якоря)
• Графитовые или угольные щетки — передаточное устройство, через которое происходит передача тока на обмотку ротора. Щетки являются расходным материалом, и когда они искрят, то это говорит об их износе
• Кнопка пуска — в зависимости от модели электрической дрели, выключатели бывают обычными и со встроенным регулятором оборотов
• Кнопка реверса — на советских дрелях такие устройства отсутствуют. Это механизм смены полярности, посредством которого происходит изменение направления вращения патрона инструмента. Устанавливается отдельно или встраивается в кнопку пуска
• Ферритовое кольцо — это элемент (фильтр), посредством которого происходит сглаживание помех в сети
• Конденсатор — фильтрующий элемент, не допускающий попадание помех в сеть
• Сетевой провод — связующее звено между электрической розеткой и инструментом

Выше на фото представлена конструкция дрели с основными узлами. Рано или поздно возникает необходимость произвести ремонт дрели по причине выхода из строя отдельных ее узлов и механизмов. Для этого требуется изначально произвести осмотр инструмента, выявить причину неисправности, и устранить ее. Более подробно о том, какие виды поломок дрелей бывают, как их выявить и устранить, описано в материале.

Это интересно! На старых советских дрелях отсутствует механизм реверса и электронный регулятор оборотов. Вместо электронного регулятора используется механический, состоящий из шестерней разного диаметра и количества зубьев. Такой способ регулировки является более надежным, так как понижение скорости не влияет на мощность. Однако такой способ регулировки скорости является дорогим, так как требует дополнительного использования пары шестеренок. При износе одной пары шестерней, можно продолжить пользоваться инструментом. Ниже приведены фото, на которых видна конструкция механического регулятора скорости старой советской дрели.

Что понадобится для диагностики поломок электрической дрели

С чего необходимо начинать поиск неисправности электродрели? Конечно же с первых признаков, по которым становится понятно, где скрывается поломка, и какая часть нуждается в ремонте. Легко выявить механические неисправности дрели, а вот с электрической частью все намного сложнее. Здесь понадобится соответствующие инструменты, по которым можно делать выводы о неисправности тех или иных узлов, деталей и механизмов инструмента. Для выявления поломок в электрической части электродрели, понадобится подготовить следующие инструменты:

• Вольтметр или мультиметр. Предпочтение следует отдать второму варианту, так как он является более эффективным и многофункциональным
• Прибор для измерения межвиткового короткого замыкания в якоре

Для диагностики механической части понадобится выполнить следующие манипуляции:

1. Посмотреть, какую конкретно функцию не выполняет дрель
2. Осмотреть целостность редуктора, предварительно разобрав корпус инструмента
3. Произвести осмотр исправности подшипников, так как часто эти устройства выходят из строя при отсутствии смазочного вещества
4. Выявить исправность переключателя режимов. Если устройство заклинит или выйдет из строя, то инструмент будет работать только в одном режиме

В дрели, как и любом другом виде электроинструмента, из строя выходят разные детали и механизмы. Сломаться вся дрель полностью не может, но в любом случае, даже когда неисправен переключатель режимов, то оператор не сможет воспользоваться инструментом во всю его производительность. Именно поэтому необходимо научиться выполнять ремонт дрели своими руками. Сделать это совсем не трудно, даже если у вас нет никакого опыта. Поэтому не стоит при первой неисправности покупать новый инструмент, так как неисправность порой легко устранить даже без необходимости замены деталей. Какие виды поломок возникают, как их устранить и что надо для этого сделать, подробно рассказано в публикации.

Где искать поломку в электрической части самые распространенные неисправности и их устранение

Электрические неисправности являются самыми сложными не только к выявлению, но и устранению. Это связано с тем, что увидеть принцип протекания электрического тока невозможно, но можно понять, как работает дрель. На основании принципа работы электрической части, можно делать соответствующие выводы о возможных неисправностях. Принцип работы электрической части дрели следующий:

• При подключении вилки в розетку, происходит подача напряжения на электродвигатель
• Наличие кнопки в конструкции исключает автоматический запуск при подключении вилки в розетку
• Чтобы инструмент начал работать, необходимо нажать на пусковую кнопку
• При этом замыкается контакт, и ток подается на обмотку статора и ротора. К статору провода подключаются напрямую, а к ротору через щетки и коллекторный узел
• Если описывать принцип работы коллекторного двигателя переменного тока, то он заключается в том, что статорная обмотка выступает в роли постоянного электромагнита, за счет которой происходит отталкивание якоря. Просто так якорь вращаться не будет, поэтому на его обмотку также необходимо подать ток со смещением

Ротор начинает вращаться с определенной скоростью. Эта скорость зависит от величины напряжения. Для снижения скорости используются регуляторы, работающие по принципу увеличения сопротивления. Чем больше сопротивление, тем меньше величина напряжения, и соответственно ниже скорость вращения. Зная принцип работы электрической части дрели, рассмотрим основные виды поломок и их устранение.

Дрель не включается что делать

При подключении в сеть наблюдается отсутствие признаков жизни инструмента. С таким явлением приходилось сталкиваться не раз мастерам с опытом, но что делать, если такое явление случается впервые? Разобрать, провести диагностику и отремонтировать дрель. Поиск неисправности, когда не включается дрель, начинается с выявления наличия напряжения в сети. Банально, но факт — часто причиной неработоспособности инструмента является отсутствие напряжения в сети. Причинами этого может быть плановый ремонт на трансформаторной подстанции, срабатывание автоматических выключателей или повреждение кабеля питания розетки. Возьмите мультиметр, и измерьте напряжение в сети.

Если розетка исправна, то следующий подозреваемый на неисправность — это сетевой кабель. Да, он тоже не вечный, и может повредится в процессе эксплуатации инструмента. Не пытайтесь найти поломку визуально, так как это впустую потраченное время. Возьмите тестер, и включив режим прозвонки, проверьте целостность обоих жил. Для этого необходимо разобрать корпус, и поочередно касаться одним щупом к контакту на вилке, а вторым к проводу, подключенному к кнопке. Исправными являются жилы, когда прибор «пищит».

Кнопка дрели зачем нужен конденсатор и как проверить его исправность

Если разобрать кнопку, то можно обнаружить, что дополнительно к этой детали подключен конденсатор (блок желтого или черного цвета). Может ли этот блок стать причиной неисправности или неработоспособности электроинструмента? Нет, конденсатор используется для сглаживания помех, возникающих в сети. Он служит в качестве фильтрующего элемента. Если его отсоединить, то дрель и другие виды электроинструментов будут работать в прежнем режиме. Однако эксплуатировать инструмент без конденсатора не рекомендуется, так как его отсутствие (или неисправность) приводит к тому, что из строя выходят полупроводниковые элементы.

Это интересно! Проверить исправность конденсатора дрели можно двумя способами — мультиметром и визуально. Если конденсатор на кнопке дрели надулся, то его следует заменить на аналогичный по параметрам емкости.

Бытует мнение о том, что конденсатор предназначен для создания фазосдвигающего эффекта. Это ошибочное мнение, так как на работу инструмента этот элемент никак не влияет, а только исключает попадание радиопомех обратно в сеть.

Как подключается кнопка дрели

Как показывает опыт, неисправность дрели в 60% случаев связана с неисправностью кнопки выключения. Часто попытка замены этого элемента приводит к тому, что все провода запутываются, и возникает вопрос — что куда подсоединять, чтобы подключить все правильно. Именно в этом и стоит разобраться, чтобы подключаемые наугад провода не привели к возникновению короткого замыкания.

Сразу надо отметить, что кнопки на дрелях могут иметь разную конструкцию, однако различают три типа их устройств:

• Обычные без регулятора — при нажатии на курок запускается электромотор на полную мощность. Обычно такие кнопки использовались на старых советских дрелях
• Кнопка с регулятором оборотов — на курке имеется шайба, перемещение которой способствует увеличению или снижению сопротивления. Чем больше сопротивление, тем меньше скорость вращения патрона
• Кнопки с регулятором оборотов и реверсом — дополнительно устройство оснащается пластиной с рычагом переключения направления вращения патрона. Реверс реализуется за счет смены полярности подачи напряжения на обмотку ротора и статора

Одной из самых трудных схем подключения является последний вариант. Однако, если разобраться, то в подключении всех видов кнопок ничего трудного нет. В этом помогут разобраться ниже приведенные схемы подключения кнопок разных дрелей — Бош, Интерскол и другие.

Данная схема также встречается в другом исполнении, как показано на фото ниже.

Отличие между этими схемами в подключении проводов от реверса к ротору и статору. Оба варианта являются правильными, и будут работать. Все зависит от модели инструмента. Соблюдая последовательность подключения кнопок дрели, не составит труда восстановить работоспособность инструмента. Ниже приведена схема в виде иллюстрации подключения кнопки дрели к коллекторному двигателю переменного тока.

Стоит отметить, что кнопка дрели выходит из строя не только по причине перегорания контактов, но еще посредством износа разжимной пружины. При большой выработке происходит поломка пружины, что в итоге приводит к заклиниванию устройства.

Как выявить неисправность щеточного узла

Из строя на дрели выходят щетки, которые являются расходным элементом. Щетки изготавливаются из графита, и с их помощью происходит передача тока на ротор через коллекторный узел. В процессе работы щетки истираются, выгорают, изнашиваются и требуют замены. Ресурс щеток зависит от разных факторов:

• Качество

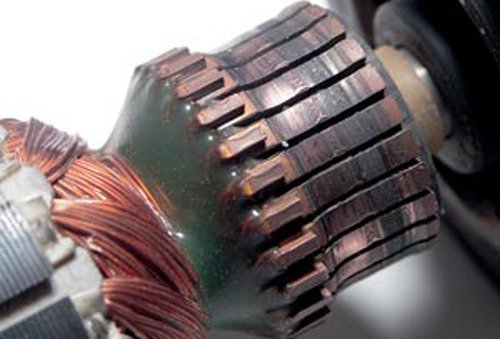

• Исправность коллектора
• Нагрузка электроинструмента

Выявить неисправность щеток можно по такому признаку, как избыточное искрение. Если до того, как дрель перестала запускаться, наблюдалась ее чрезмерное искрение с признаками возникновения нагара, то с высокой долей вероятности необходимо заменить угольные щетки. Для замены необходимо извлечь элементы из щеткодержателей, вытащить изношенные части и установить на их место новые.

Это интересно! Если износ щеток более 60% от изначальной длины, то их необходимо заменить.

Кроме неисправности щеток, необходимо обратить внимание на состояние медных ламелей коллектора. Если на медной основе наблюдаются признаки нагара, а также сколы и прочие дефекты, то все это следует устранить. Если устранить не получается самостоятельно, тогда следует заменить якорь. Причинами возникновения нагара на медных пластинах является избыточное искрение электроинструмента. Кроме того, при сильном износе коллектора возникает соединение (замыкание) пластин между собой, что также недопустимо.

Если неисправен электромотор когда его стоит менять

Электромотор коллекторного типа на дрели и любом другом инструменте — это сердце оборудования, которое стоит 60% от всей суммы устройства. Если неисправность связана с электромотором, то есть два пути восстановления неисправности дрели — заменить двигатель целиком или же произвести диагностику, выявить неисправность и устранить ее. Сразу надо отметить, что диагностику можно сделать самостоятельно, а вот устранить неисправности своими руками не получится. Здесь понадобится отдать неисправный узел в специализированную мастерскую, однако практика показывает, что проще купить новый ротор или статор, чем ремонтировать их.

Это интересно! В ремонт также рационально сдавать двигатель, когда невозможно найти для него запчасти.

Рассмотрим принцип проверки исправности статора и ротора электродвигателя дрели своими руками:

1. Мультиметром в режиме измерения сопротивления меряется величина между обмотками якоря и металлической сердцевиной. Наличие сопротивления говорит о нарушении целостности изоляции
2. Маркером обозначаем пластину, от которой начинается проверка. Щупами инструмента прикасаться поочередно к пластинам, и записывать величину сопротивления. При этом величина между пластинами должна быть примерно одинаковая. Отличие сопротивления более 10% недопустимо, и говорит о наличии обрыва
3. Проверка межвиткового замыкания. Специальным прибором можно измерить присутствие межвиткового замыкания. Покупать специально такой прибор не имеет смысла, так как если отсутствует пробой изоляции на корпус или замыкание между пластинами, то с высокой долей вероятности можно предположить, что якорь исправен
4. После этого следует проверить исправность ротора. Аналогично проверяется отсутствие сопротивление между обмоткой и сердечником
5. Проверить сопротивление между обмотками. Отсутствие сопротивления говорит о полном повреждении обмотки, а при его большом значении можно предположить наличие пробоя. Ниже в видео описании подробно рассказано, как проводится пошаговая проверка исправности коллекторного электродвигателя

Неисправности статора встречаются реже, чем ротора, но в любом случае, если дрель в последнее время работала в режиме повышенной нагрузки, то в ней из строя выходит двигатель. Если установлено, что неисправен мотор на дрели, то его проще заменить, чем ремонтировать, а порой и лучше купить новую дрель. Ниже на видео подробно описано, как найти и устранить электрические неисправности дрели.

Поломки механической части инструмента

Если неисправности электрики выявить трудно, то с механическими поломками справиться намного проще, и дешевле. Выявить механические дефекты можно даже без необходимости разборки инструмента. Если дрель трещит или не вращается патрон, но при этом слышен характерный звук работы двигателя, значит поломка в редукторе. Когда в дрели не держится насадка, значит неисправность в зажимных кулачках. Еще из строя могут выйти подшипники, которые не подлежат ремонту, и требуют комплексной замены.

Рассмотрим каждый вид неисправности, и особенности их выявления с последующим устранением.

1. Из строя вышли подшипники. Обычно подшипники служат достаточно долго, и главной причиной их быстрого выхода из строя является отсутствие смазки или ее выработка. Различают два вида поломок в подшипниках — полное разрушение шариков или износ. При полном разрушении деталь подлежит замене. При замене подшипников трудностей не возникает, поэтому обязательно проверьте их исправность
2. Заклинивание редукторного узла — здесь поломки связаны со слизыванием ведомой или ведущей шестерней. Еще в процессе работы может быть отколот зуб, что в итоге приведет не только к снижению производительности, но и возникновению полного заклинивания передаточного механизма. При неисправности редуктора требуется произвести замену шестерней. Следует учитывать, что на бытовых инструментах редуктор может быть представлен из пластиковых шестерней. Их надо менять на аналогичные, иначе установка металлических шестерней приведет к ускоренному износу двигателя
3. Ремонт ударного механизма дрели — в отличие от перфоратора, на дрели этот механизм имеет примитивную конструкцию. Состоит конструкция из двух частей, напоминающих фрикционную муфту. Удары создаются за счет перемещения шестерни с зазубринами. Зазубрины на вращающейся шестерни входят в зацепление с аналогичной конструкции зубьями на корпусе, и как-бы перескакивая, создаются щелчки — они же удары. Неисправности ударного механизма дрели бывают следующими — слизывание зазубрин, что в итоге приводит снижению производительности. Чаще зазубрины слизываются на подвижной шестерне, которую и необходимо заменить. Еще поломка может быть, когда не отключается ударный режим ограничителя. Причина в износе металлического шарика, который при перемещении переключателя уходит в торец вала, тем самым ограничивая возможность соприкосновения зазубрин шестерни с выступами на корпусе. Чтобы устранить неисправность, следует заменить шарик в конструкции ударного механизма
4. Неисправность исполнительного элемента — патрона. На дрелях используются патроны ключевого типа, отличающиеся повышенной надежностью и эффективностью. На этой детали из строя может выйти зажимная губка, которую следует заменить. Подробная инструкция о том, как снять, отремонтировать и заменить патрон на дрели

Подшипники и патрон относятся к мелким механическим неисправностям, а выход из строя требует соответствующего подхода. Даже если диагностика показала, что редуктор не нуждается в ремонте и замене деталей, то его необходимо демонтировать, промыть в бензине и внести новую смазку. Такие манипуляции необходимо выполнять регулярно в зависимости от частоты применения электроинструмента. Подробное описание как ремонтировать ударный механизм дрели, описан в видео отчете.

Учимся продлевать жизнь электроинструмента с момента покупки

Чтобы покупаемый электроинструмент служил долго и не подвел в самый неподходящий момент, необходимо с самого первого дня покупки обеспечить должный уход за ним. Этот уход включает в себя выполнение следующих действий:

• Хранить инструмент исключительно в сухом и теплом помещении. Воздействие влаги и низких температур приведет к образованию конденсата и выхода из строя электрических деталей инструмента
• Не работать инструментом длительное время при сильных нагрузках, так как это приведет к перегреву обмоток, и выходу из строя электромотора
• Наличие ударного режима вовсе не означает, что дрелью можно сверлить отверстия в бетоне и железобетоне ежедневно. Ударная функция сверления является вспомогательной, и предназначена она для нечастого применения. Для таких целей необходимо использовать перфоратор
• При сильном искрении щеток необходимо заменить их, не дожидаясь пока инструмент вовсе перестанет включаться

Когда выходит из строя электроинструмент, не стоит спешить его выбрасывать. Познакомившись с устройством и разобравшись в основных механизмах, можно самостоятельно заменить испортившийся узел или деталь. Разборка и сборка требует внимания и аккуратности. Но при выполнении этого несложного условия не придётся покупать новый дорогостоящий инструмент. Знание — сила. Продлить жизнь своему помощнику по хозяйству не так уж сложно, как это кажется на первый взгляд.

Устройство электродрели

Электродрель состоит из двух взаимосвязанных частей: механической и электрической. Понять устройство и принцип работы проще, если рассмотреть эти две составляющие по отдельности.

Современная электродрель состоит из нескольких узлов, каждый из которых относится к механической или электрической системе

Электрическая часть

Основой привода электродрели является электрический ток, который поступает в инструмент из бытовой сети через шнур питания. От него работает двигатель (обычно коллекторного типа), расположенный внутри центральной части корпуса. Электромотор состоит из двух элементов:

• статора. Он изготавливается из электротехнической стали с повышенной магнитной проницаемостью. В технологических пазах располагаются обмотки — витки медной проволоки, которые индуцируют магнитное поле. Статор жёстко вмонтирован в корпус инструмента;
• ротора. В отличие от статора он вращается на опорных подшипниках. Ротор — это рабочий вал, на котором расположены ответные обмотки. Вращение якоря обусловлено электромагнитным взаимодействием рамок (обмоток), уложенных в специально проточенных канавках. В хвостовой части якоря расположен коллектор, выполняющей функцию распределения тока по обмоткам. Непосредственно за это отвечают графитовые щётки, на которые подаётся напряжение сети. Непрерывный контакт щёток с коллектором якоря поддерживается пружинами, давящими на графитовый (или угольный) электрод. Вращательное движение ротора мотора передаётся к патрону, в котором зажато сверло или другой рабочий инструмент.

Управление режимами вращения осуществляет кнопка включения, расположенная между двигателем и сетевым шнуром. В самой кнопке (или над ней) установлено регулировочное колесо оборотов и реверсный переключатель. Для удобства управления в регулировке количества оборотов ротора применена симисторная схема плавного изменения напряжения. Благодаря микроплёночной технологии регулятор имеет настолько миниатюрные размеры, что его можно вмонтировать в спусковой крючок кнопки.

В кнопку включения встраивается регулятор оборотов, управлять которым можно с помощью выведенного на поверхность колеса

Переключение направления движения двигателя производится реверсным переключателем, имеющим два положения. Одно соответствует движению по часовой стрелке (основной режим). Другое — движению вала против часовой стрелки, которое используется при откручивании шурупов или при заклинивании сверла. Схема подключения реверса электродрели, как правило, изображена на самом механизме.

Схема подключения реверса изображена на корпусе устройства

Для экранирования электродвигателя от помех в электросети и гашения обратной ЭДС (электродвижущей силы) на щётках во входной части цепи установлен конденсатор. Он обычно располагается в нижней части рукоятки дрели рядом со входом шнура питания.

В некоторых моделях для сглаживания частотных составляющих устанавливаются индукционные кольца.

Индукционное кольцо сглаживает пульсации тока за счёт наводимого магнитного поля

Механическая часть

Задача электродрели — вращать рабочий инструмент. Для этого служит патрон, который может быть кулачковым, быстрозажимным или конусным.

Быстрозажимной патрон позволяет заменить рабочий инструмент за несколько секунд без помощи ключа

Непосредственную передачу вращения от двигателя к патрону осуществляет редуктор. Его основная задача — понижать обороты электромотора, так как последний развивает скорость до нескольких десятков тысяч оборотов в минуту. С этим справляется червячно-планетарный механизм. Одновременно с понижением оборотов происходит повышение мощности вращения. Существуют дрели, в которых наряду с плавным набором оборотов добавлены фиксированные скорости, обычно две. Принцип действия переключателя скоростей подобен работе коробки передач автомобиля.

Первые электрические дрели появились в середине XIX века. Этому способствовало изобретение электродвигателя и массовое внедрение его в производство. К 80-м годам позапрошлого столетия на заводах и судоверфях они появились как самостоятельный инструмент. Широкое применение в быту электродрель получила лишь в конце XX века.

В тех моделях электродрелей, которые оснащены функцией долбления, редуктор дополнительно содержит храповой механизм. С его помощью осуществляется поступательно-возвратное движение патрона, которое можно рассматривать как ударный механизм. При перескакивании зубьев храповика возникает вибрация, которая применяется при работе с бетоном, кирпичом и камнем. Обработка деревянных и металлических деталей производится без применения этого режима. Включение «трещотки» осуществляется специальной кнопкой, расположенной на корпусе.

Ударный режим дрели включается переводом специального переключателя в положение, обозначенное молоточком

Фактически ударная система представляет собой две волнистые поверхности, установленные на рабочем валу. В обычном режиме они не участвуют в процессе сверления, их разделяет пружина. Но когда под действием переключателя они соприкасаются и трутся между собой, возникает дополнительная вибрация. При этом сверло должно быть рассчитано на такую работу — обычно применяют инструмент с усиленной режущей кромкой, победитовой напайкой и т. д.

При сверлении с ударом применяются специальные свёрла с усиленной кромкой

Симптомы неполадок электродрели

Каждая система электрической дрели может выйти из строя. Определить причины неисправности можно, зная их основные симптомы.

Дефекты механической части

О том, что проблема заключается в одном из механических устройств, свидетельствуют следующие признаки:

• заклинивание патрона, невозможность провернуть его руками;
• металлический стук и скрежет во время работы;
• хруст пластика внутри корпуса;
• гул выработанных подшипников, повышенная вибрация;
• не включается ударный механизм;
• патрон слетает с рабочего вала.

Поломка механики может привести к сбоям в работе, которые проявляются периодически. Не стоит надеяться, что она исправится сама собой. Как только обнаружены первые признаки проблемы, необходимо прекратить работу и устранить дефект. В противном случае стоимость ремонта значительно увеличится.

Признаки неисправности электрики

Электрическая часть также имеет свои характерные признаки неправильной работы:

• дрель не запускается, не вращается мотор;
• мотор гудит, но не работает;
• щётки сильно искрят;

  Щётки находятся в плотном контакте с коллектором, при возникновении неисправности они начинают сильно искрить

• не работает регулятор скорости, обороты не изменяются;
• не срабатывает реверс, патрон вращается только в одну сторону;
• двигатель работает неустойчиво, иногда срываясь на повышенные обороты;
• имеется характерный запах тлеющей проводки;
• корпус дрели нагревается.

Большим преимуществом двигателя коллекторного типа, применяемого в большинстве электродрелей, является то, что при выходе из строя управляющей электроники мотор продолжает функционировать. Однако запускается он при этом без плавного разгона и сразу на максимальные обороты. В сравнении с асинхронным двигателем УКД имеет более компактные размеры, что позволяет изготавливать дрели карманных размеров.

Ремонт электродрели своими руками: описание проблем и их решение

Все неполадки электродрелей обычно обусловлены неправильной эксплуатацией, износом отдельных узлов и механизмов инструмента или применением некачественных комплектующих. Чтобы произвести правильную диагностику, необходимы определённый опыт и измерительные электротехнические инструменты. Ниже мы рассмотрим наиболее распространённые неполадки и способы их устранения.

Необходимые инструменты и материалы

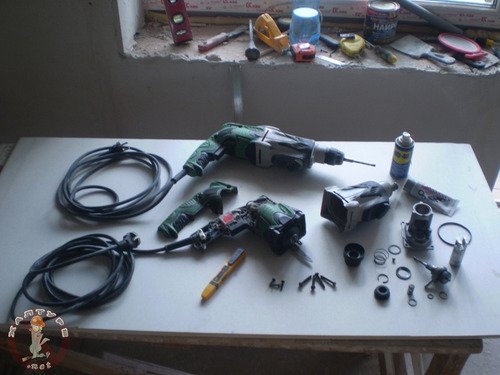

Для самостоятельного ремонта электродрели необходимо подготовить:

• набор крестовых и плоских отвёрток различных размеров и конфигураций шлицов;
• плоскогубцы, пинцет;
• мультиметр или тестер напряжения.

  Для разборки и сборки электродрели потребуется набор электротехнических отвёрток

В некоторых старых моделях применялось гаечно-винтовое соединение. В этом случае для разборки корпуса дрели дополнительно понадобится набор ключей.

Что касается замены деталей, нужно помнить, что универсальным для всех видов дрелей на сегодняшний день является только патрон. Остальные запчасти, как правило, оригинальные. Переставить их с одной дрели на другую не удастся, если только они не одной модели. Для замены необходимо приобретать запчасти по каталогу фирмы-производителя для соответствующей модификации прибора.

Ремонт рекомендуется производить в хорошо освещённом и проветриваемом помещении, стол не должен быть захламлён. Если надежды на память нет, можно фотографировать этапы разборки и зарисовывать схему подключения проводов. Перед началом демонтажа нужно в обязательном порядке отключить инструмент от электрической сети.

Как разобрать дрель

Разборка корпуса электродрели занимает несколько минут. Процедура заключается в отвинчивании 4–6 (в зависимости от модели и марки) саморезов. После этого корпус разъединяется на две половины, между которыми установлен двигатель и остальные механизмы прибора. Если требуется дальнейшая разборка, последовательно выкручиваются все доступные шурупы и освобождаются крепления сетевого шнура, кнопки «Пуск», переключателя реверса. Двигатель и редуктор отсоединяются от корпуса в последнюю очередь.

Правильная разборка начинается со снятия крышки корпуса и заканчивается извлечением редуктора

При разборке важно запомнить не только последовательность работы, но и точное расположение проводов, соединяющих детали между собой.

Видео: как разобрать электродрель

Дрель не включается и не работает

Если подключённая к сети дрель не работает при нажатии на кнопку «Пуск» и при этом не подаёт никаких признаков жизни, нужно проверить следующие узлы.

1. Сетевой шнур. Сначала кабель осматривается визуально на предмет разрывов или переломов. Если таковых не обнаружено, вторым этапом шнур нужно проверить мультиметром или пробником. Для этого снимается защитный корпус. В некоторых моделях необязательно откручивать кожух целиком — достаточно снять только пластиковую защиту рукояти. После того как доступ к контактам шнура будет открыт, проверяется наличие напряжения на конце провода. На исправном шнуре мультиметр покажет напряжение 220 В. На пробнике при касании к фазовому проводнику загорается красный светодиод.

   Целостность кабелей и наличие напряжения в определённых частях электрической схемы удобнее проверять мультиметром

2. Если шнур исправен, производится последовательная проверка напряжения на кнопке и электродвигателе.
3. Далее проверяется работа конденсатора и реверсного переключателя. Зачастую дефект можно обнаружить при внимательном осмотре. Повреждённая деталь изменяет цвет или форму. Например, пластмассовый корпус кнопки, внутри которого расположена микросхема, при длительной перегрузке часто оплавляется. При вскрытии кожуха это сразу бросается в глаза. Пробои проводки двигателя также видны невооружённым глазом — часто причиной сбоя является обрыв кабелей или межвитковое замыкание. Первое сопровождается подгоревшими клеммами или контактами, разрывами или спеканием проводников. Второе — неприятным запахом и пятнами синего цвета на обмотках. Конденсатор при повреждениях может деформироваться и принимать бочкообразную форму.

   Разъединение контактов электропроводки приводит к прекращению работы дрели

Дрель трещит, но патрон не вращается

Если инструмент оснащён функцией удара, характерный треск издают при трении зубчатые поверхности храповика. Причиной тому может быть как поломка самого храповика, так и заклинивание патрона, вернее, вала, на котором он закреплён. Для устранения неполадки необходимо разобрать корпус дрели, чтобы получить доступ к редуктору. Внимательный осмотр поможет уточнить причину проблемы и принять правильное решение. Часто такие симптомы сопровождают заклинивший подшипник.

Дрель, которая эксплуатировалась в условиях повышенной влажности и запылённости, необходимо время от времени вскрывать и очищать от пыли двигатель и подшипники. Кроме того, после удаления пыли и стружек подшипник необходимо смазывать. Но в меру — избыток смазки способствует налипанию мелкого мусора и приводит в итоге к повреждениям.

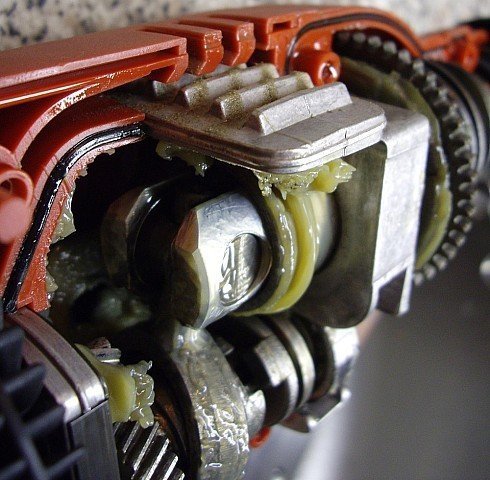

Для профилактики редуктор нужно разобрать и смазать

Не работает кнопка включения

При помощи кнопки «Пуск» происходит управление работой дрели. Нажатием курка запускается электрический двигатель и регулируется скорость его вращения. Как уже отмечалось выше, внутреннее устройство пусковой кнопки представляет собой симисторную (или тиристорную) схему, напечатанную на микроплёнке.

Кнопка состоит из нескольких мелких деталей: 1-пусковые контакты, 2-регулятор оборотов двигателя, 3-электронная схема, 4-колесо управления скоростью вращения, 5 — возвратная пружина кнопки

Разбирать и ремонтировать её в домашних условиях невозможно. Поэтому при повреждении она полностью заменяется. Схема подключения кнопки обычно изображена на корпусе в виде пиктограммы.

Если в схеме дрели не используется конденсатор, к кнопке подключаются только два провода от розетки и два провода внутренней цепи. В противном случае к ней подходят отдельные провода от конденсатора.

В зависимости от вида электрической схемы к кнопке может подходить от четырёх до шести проводов

Видео: замена кнопки дрели

Не работает плавный пуск

Система плавного пуска электродвигателя является важной составляющей в схеме инструмента. Все современные дрели оснащены этой функцией. Благодаря ей увеличивается ресурс двигателя, износ трущихся частей в моторе значительно сокращается, а работа с дрелью становится комфортнее. Основным элементом плавного пуска является симистор. Если он перегорает, функция перестаёт работать. Лучшим вариантом устранения проблемы считается замена кнопки целиком. Но если такой возможности нет, можно заменить симистор. Для этого нужно разобрать кнопку, выпаять сгоревшую деталь из платы и установить новую.

Если новую кнопку найти не удаётся, можно снять с неё плату, управляющую функцией плавного пуска, и заменить в ней сгоревший симистор

Перед обратной сборкой кнопки внутреннее пространство тщательно продувается и очищается.

Не работает регулятор оборотов, его устройство и замена

Кроме системы плавного пуска в дрели предусмотрена система ручной регулировки оборотов. Колесо, при помощи которого осуществляется изменение скорости, может располагаться на кнопке или в другом месте на корпусе. Современные модели совмещают функцию плавного пуска и ручную регулировку оборотов в одном электронном устройстве, которое было описано выше. Частота вращения регулируется резистором с переменным сопротивлением.

Если система управления скоростью вращения вышла из строя, а заменить её не получается, можно воспользоваться наружным устройством. Например, включив в разрыв цепи питания диммер. Или собрать устройство самостоятельно из недорогих радиодеталей.

Простейший диммер для управления оборотами электродрели можно собрать из недорогих и доступных радиодеталей

Замена щёток в дрели

Замена графитовых щёток в коллекторе электродвигателя бывает плановой или аварийной. Предпочтительнее, конечно, первый вариант. Эксплуатация чрезмерно истёртых щёток приводит к быстрому износу коллектора на роторе. Вслед за этим может сгореть мотор. Выработка щёток более чем на 40% является сигналом к плановой замене. При достижении порога пригодности щётки начинают искрить, причём искрение происходит настолько интенсивно, что разогревается корпус. Доводить дрель до такого состояния нельзя.

Заменить щётки даже в старых моделях электродрелей довольно просто: доступ к ним появляется сразу после снятия защитного кожуха

На разных моделях предусмотрены различные способы замены щёток. Но в большинстве современных инструментов на корпусе оставляют окошко, через которое щётки меняются без разборки защитного кожуха.

Видео: замена щёток в электродрели

Не работает переключатель реверса дрели

Начинающие пользователи часто путают регулятор оборотов и реверс дрели. Тем не менее это два разных устройства. И хотя они расположены рядом, всё же заключены в отдельные корпуса. Принцип действия реверса (изменения направления движения ротора) довольно прост. Если поменять фазу и ноль на щётках электромотора, изменится направление вращения.

Механизм управления реверсом часто расположен в верхней части корпуса кнопки

Следует обратить внимание, что у реверса бывает 3 положения (а не только 2). В одном ротор вращается по часовой стрелке. В другом — против часовой. И третье положение — нейтральное, в котором двигатель вращаться не будет вообще.

Если реверс не работает, необходимо извлечь его из дрели и разобрать пластиковый корпус. Фактически устройство состоит из простого переключателя контактов, поэтому ломаться там нечему. Могут быть лишь механические повреждения в виде отломанного рычага переключения или подгоревшие медные контакты. В последнем случае клеммы зачищаются и прибор продолжает функционировать. Повреждения пластмассы исправить сложнее. Проще купить новую деталь и произвести замену. Схема подключения реверса изображена, как правило, на его корпусе. Но лучше в процессе ремонта запомнить (или зарисовать, сфотографировать) исходное расположение проводов.

Дрель вращается только в одну сторону

Иногда встречается такая поломка — дрель не подчиняется «приказам» переключателя реверса и отказывается менять направление вращения. Для восстановления функции устройства нужно вскрыть крышку переключателя и внимательно осмотреть внутренний механизм. Если прибор имеет два рабочих положения, необходимо зачистить все контакты мелкой наждачной бумагой и проконтролировать степень прижатия клемм. В случае если контакты недостаточно жёсткие — подогнуть медные пластины. Перед сборкой рекомендуется очистить внутренность пластиковой коробки от пыли и другого возможного мусора.

Замена подшипника

Механическая поломка подшипника сопровождается гулом и вибрацией дрели во время работы. Износ происходит из-за попадания крупной абразивной пыли или стружки внутрь защитного кожуха, а также из-за перегревов во время эксплуатации и несоблюдения условий хранения. Особенно чувствительны подшипники к повышенной влажности.

Во время заводской сборки подшипник напрессовывается на вал

Для замены придётся полностью разобрать дрель, отсоединить статор и извлечь ротор, на котором подшипник установлен. При сборке на заводе его напрессовывают на ось вала. Теперь его нужно снять. Наиболее верный способ — использовать специальный съёмник, при помощи которого подшипник сходит без перекосов. Можно выбивать его, зажав якорь в тисках, но делать это нужно очень осторожно. Неловким движением можно повредить обмотку ротора и тогда его придётся полностью менять или перематывать.

Подшипник с вала вращения проще всего снять при помощи специального приспособления

Видео: замена подшипника в дрели

Как проверить якорь дрели мультиметром и отремонтировать его

Если мотор гудит, но патрон не вращается совсем или вращается очень медленно, велика вероятность того, что повреждён якорь двигателя. Это случается при перегреве мотора, когда изолирующий лак на проводниках обмоток плавится и возникает короткое межвитковое замыкание. Чтобы абсолютно точно провести диагностику, необходимо разобрать кожух инструмента и получить доступ к обмоткам якоря и коллектору. Мультиметром последовательно измеряется сопротивление рамок в обмотке. Для этого щуп прибора устанавливают на соседних ламелях и записывают показания омметра. Если на какой-либо паре значения отклоняются от нормы, значит, налицо короткое замыкание.

Мультиметром последовательно прозванивают пары расположенных рядом ламелей

Если раньше в случае повреждения обмоток якоря мастерам приходилось перематывать их самостоятельно, то сегодня практически никто этим не занимается. Особенно если речь идёт о бытовой технике. На рынке электроинструмента достаточно легко и без большого ущерба для кошелька можно приобрести испортившуюся деталь и произвести замену самостоятельно. Кроме того, гарантировать качество при самостоятельной перемотке достаточно сложно. Выдержать все параметры под силу далеко не каждому. Чем меньше габариты дрели, тем сложнее перематывать обмотку, поскольку для этого требуется специальное оборудование.

Видео: проверка якоря коллекторного двигателя

Как прозвонить статор электродрели

Статор проверяется аналогичным способом — при помощи мультиметра. По сравнению с проверкой якоря процедура более простая и соответственно более быстрая. Ведь в статоре обмоток меньше — обычно это 2 или 3 катушки.

При обнаружении пробоя в катушке её заменяют. Перемотка в домашних условиях практикуется лишь энтузиастами «очумелых ручек» и любителями всё делать самостоятельно. Для перемотки нужно оборудование в виде паяльника и шаблона для правильной укладки проводника.

Видео: как проверить якорь и статор электродвигателя в домашних условиях

Дрель не работает на малых оборотах (дрель не набирает обороты и греется)

Оборотистость двигателя зависит от устройства, которое рассмотрено выше, — регулятора оборотов электромотора. Если в процессе эксплуатации произошёл сбой работы регулятора, ничто не сможет заставить работать двигатель быстрее или медленнее. Замена регулятора — единственно правильный выход из неприятной ситуации.

Бывают случаи, когда нарушение оборотов происходит по вине редуктора. К примеру, сильно засорённая планетарная передача может значительно уменьшить скорость вращения, особенно если на ось «намоталось» большое количество засохшего в масле мусора. Сломанные зубья большой шестерни и грязь на червячной передаче также отрицательно влияют на скорость вращения ротора. При этом двигатель будет работать в режиме перегрузки, а это чревато перегревами и — в итоге — межвитковыми замыканиями. Поэтому напрашивается простой вывод. Редуктор, как и все остальные узлы механизма, подлежит профилактическому обслуживанию и очистке. Обычно рекомендуется производить профилактику не реже одного раза в два года, а при интенсивной эксплуатации — каждый год.

Замена ударного механизма дрели

При возникновении проблем с ударным механизмом дрели оптимальным решением является замена изношенной шестерни «трещотки». Храповой механизм непосредственно связан с редуктором, поэтому для того чтобы получить к нему доступ, придётся произвести полную разборку дрели. Другого способа восстановления храповика пока не изобрели. После замены шестерни следует тщательно очистить картер редуктора от старой смазки, так как в ней остались металлические стружки от предыдущего храповика. Новую смазку добавляют уже после сборки, её марка должна соответствовать техническим характеристикам редуктора.

Видео: ремонт ударной дрели

Исследуя неполадки дрели, нельзя забывать, что электрический ток опасен для здоровья человека. Поэтому прежде чем вскрыть защитный кожух инструмента, желательно отсоединить сетевой шнур из розетки. При проверке работы дрели под напряжением нужно плотно закручивать винтовое крепление корпуса. Несоблюдение этого правила приводит к травмам рук и лица.

Какие самые частые неисправности перфоратора?

Фото: xaltyre.net

У перфоратора, как у любого электроинструмента, могут случаться время от времени поломки и неисправности. Сегодня я расскажу, какие из них самые частые и как их вовремя предотвратить.

Всю конструктивную схему перфоратора можно разделить на электрическую и механическую части. Из наиболее характерных поломок электрики, которые можно исправить в полевых условиях самому, отмечу неисправность пусковой кнопки и износ щеток. Проблемы с двигателем («прострел» обмотки, механическая или электро поломка якоря и т.д.) должен решать профессиональный электрик-обмотчик.

Фото: instrumenti-vse.ru

Кнопка и графитовые щетки могут идти даже в допкомплекте к новому инструменту. Найти их на рынке, или заказать в интернете, труда не составит. Важно лишь запомнить, а еще лучше сфотографировать положение контактов заводского подключения, и обратить внимание на конфигурацию и зажим по месту щеток. Корпус разобрать сможет любой мастер, даже далекий от решения электрических задач. Поломку можно вовремя распознать по чрезмерному искрению, пробиваемому на корпус, шуму и характерному запаху гари от корпуса. Не стоит доводить инструмент до окончательного сгорания, поскольку это может привести к серьезным поломкам двигателя. Практичнее всего купить эти недорогие расходные части заранее, и произвести их замену вовремя.

Фото: asio.ru

Механические узлы приходят в негодность в результате чрезмерной запыленности, попадания грязи и твердых частиц в подвижную часть, или из-за превышения допустимых нагрузок на ходовую в работе. Их заменять, кроме, разве что, готового патрона, несколько сложнее. Про запас их тоже вряд ли напасешься. Лучшим способом избежать внезапных поломок будет профилактический осмотр в ремонтной мастерской. Там подберут и смазку, и подшипники, и ударные комплектующие. Как вариант можно держать наготове дублирующий инструмент.

Вовремя обнаруженная и предотвращенная поломка сохранит рабочим перфоратор, и не даст остановиться заказу в неподходящий момент. Мастерам стоит помнить, что ломается инструмент не тогда, когда он лежит без дела дома, а в самый разгар работы, и нужно быть готовым к этим неурядицам и вовремя их предотвратить.

Замена основных деталей

При эксплуатации прибора необходимо следить за его исправностью. При появлении первых признаков неисправности необходимо проводить срочный ремонт. Для того чтобы избежать серьезного ремонта нужно следить за состоянием и по необходимости менять следующие элементы: подшипники, кнопка включения, графитовые щетки и патрон.

Подшипник меняется в том случае, если из него потекла смазка, он тяжело прокручивается или скрипит. Для выполнения этой операции потребуется съемник и деревянный молоток.

Кнопка включения меняется очень легко. Для этого требуется разборка корпуса. При этом необходимо проследить отключение прибора от сети.

Щетки меняются также очень просто. В профессиональном оборудовании не требуется разборка корпуса. Патрон перфоратора можно заменить целиком или произвести замену вышедших из строя элементов.

Для того что бы оборудование прослужило долгие годы требуется выполнять техническое обслуживание, хранить его в чистоте, вовремя делать очистку и смазку движущихся частей и выполнять замену щеток и подшипников. В этом случае ремонт может вовсе и не понадобиться, оборудование будет исправно служить долгие годы.
